GNSS Stonex S1000 s IMU – kompletná zostava

Popis

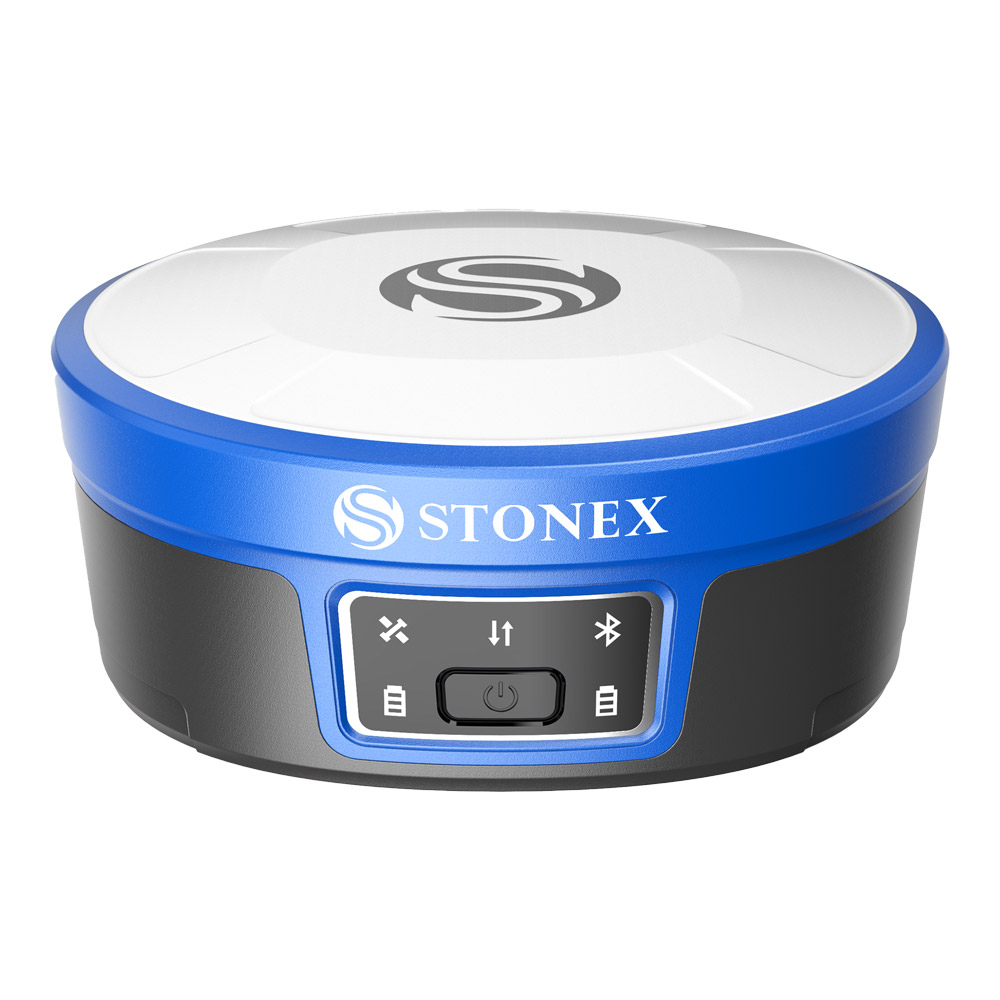

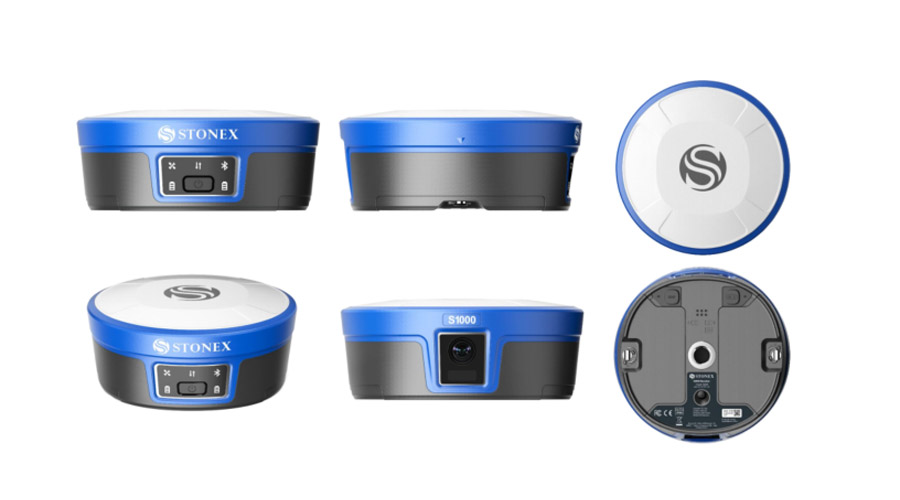

GNSS anténa Stonex S1000 predstavuje novú generáciu profesionálnych GNSS prijímačov pre geodetov, ktorí chcú mať všetky moderné technológie v jednom zariadení. Kombinuje výkonný 1408-kanálový GNSS modul, 2 kamery pre vizuálne vytyčovanie a fotogrametriu, integrovaný laserový diaľkomer, IMU jednotku pre meranie s naklonenou výtyčkou a vymeniteľné batérie s možnosťou výmeny počas práce.

Stonex S1000 umožňuje výrazne zefektívniť meranie aj v komplikovanom teréne. Pomocou kamier a poľného softvéru Cube-a je možné vizuálne vytyčovať body priamo v obraze, zaznamenávať video záujmového územia pre následné fotogrametrické spracovanie a merať nedostupné body bez fyzického prístupu. Integrovaný zelený laserový diaľkomer navyše umožňuje zamerať napríklad roh budovy, fasádu, bod za plotom, obrubník alebo miesto v rizikovom priestore priamo z bezpečnej pozície geodeta.

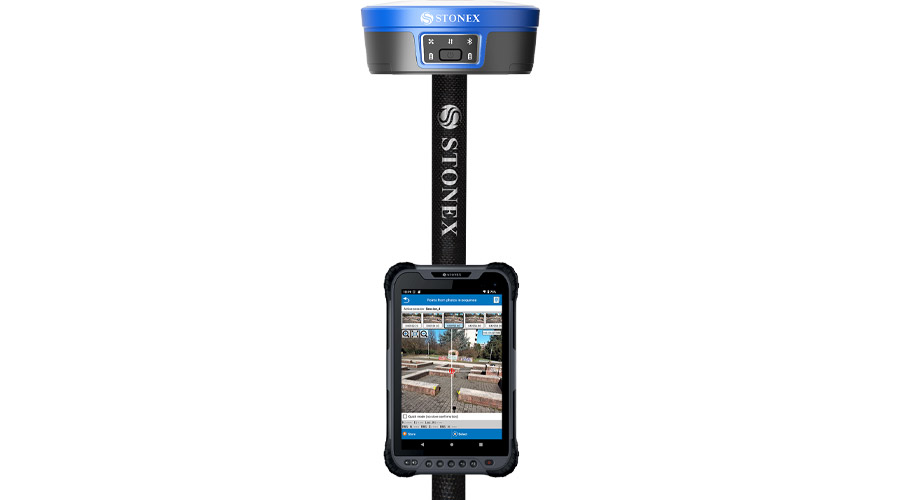

Dvojica integrovaných kamier prináša nové možnosti práce v teréne. Zadná kamera spolu so spodnou kamera slúži na AR vizuálne vytyčovanie bodov. Operátor vidí smer, vzdialenosť a grafické navádzanie priamo na displeji kontrolnej jednotky. Pri približovaní sa k bodu systém automaticky prepne na spodnú kameru, ktorá poskytne detailný pohľad na miesto vytýčenia.

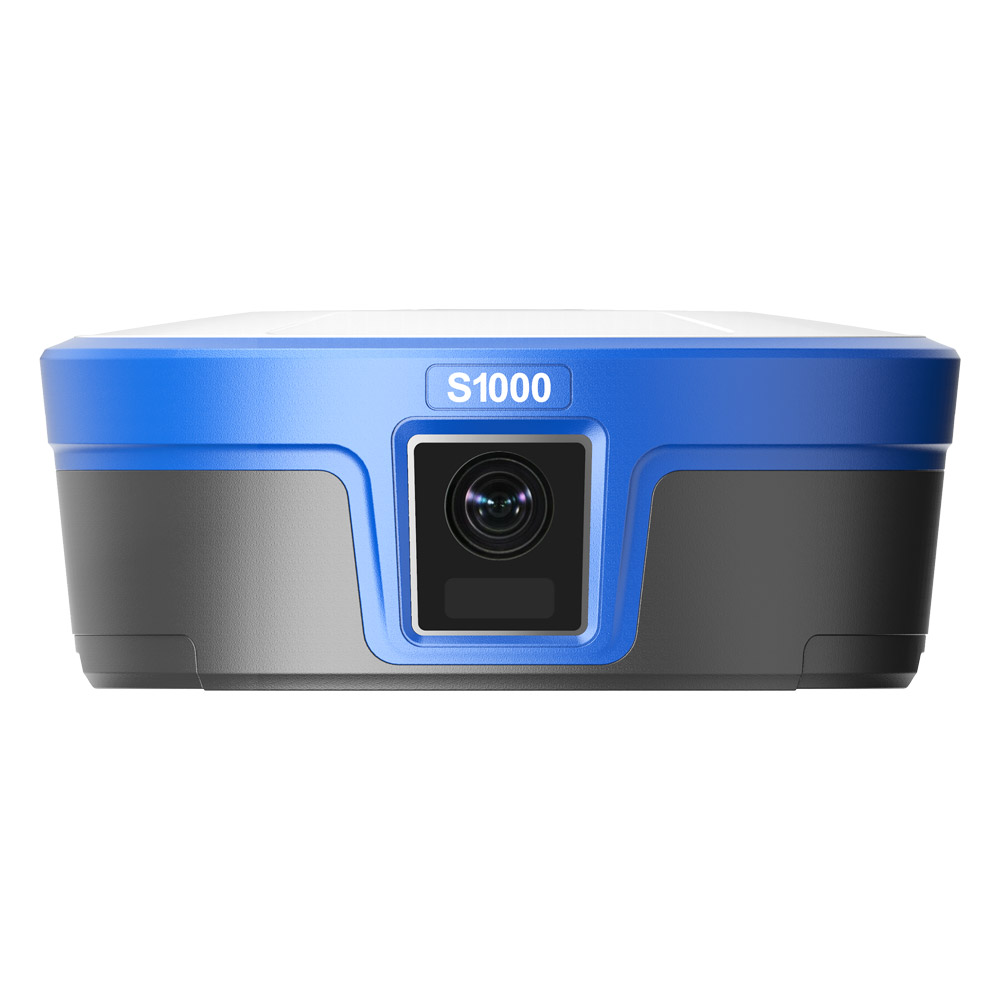

Zadná kamera okrem vytyčovania, je určená aj na fotogrametriu. Umožňuje zaznamenať záujmové územie, z ktorých je možné následne v softvéri Cube-a vyberať snímky a určovať súradnice bodov priamo na displeji kontrolnej jednotky. Táto funkcia je praktická pri meraní fasád, objektov za prekážkou, nedostupných detailov či pri dokumentovaní existujúceho stavu bez potreby opakovanej návštevy terénu.

Laserový diaľkomer je integrovaný vedľa kamery a v kombinácii s GNSS a IMU jednotkou vypočíta súradnice bodu, ku ktorému sa geodet nemôže fyzicky dostať. Zelený laser má dosah až 30 m a presnosť merania vzdialenosti 2 mm. Kamera umožňuje presne skontrolovať polohu laserového bodu na meranom objekte. V aplikácii Cube-a je možné obraz zväčšiť a bod presne zacieliť.

Kľúčové vlastnosti Stonex S1000:

• Výkonný GNSS prijímač s 2 RGB kamerami a laserovým diaľkomerom
  • AR vizuálne vytyčovanie pomocou spodnej kamery
  • Fotogrametrické meranie a spracovanie snímok pomocou prednej kamery
  • Meranie nedostupných bodov pomocou integrovaného laserového diaľkomera
• Spodná kamera pre vytyčovanie:
  • 2 MP, 30 snímok za sekundu, zorné pole 72°
• Zadná kamera pre fotogrametriu:
  • 2 MP, 5 snímok za sekundu pri fotografovaní, 30 snímok za sekundu pri videu, zorné pole 88°
• Laserový diaľkomer:
  • Zelený laser 635 nm
  • Dosah až 30 m
  • Presnosť vzdialenosti 2 mm
  • Presnosť RTK + laser: 1 cm + 5 mm/m
• 1408 kanálov
  • GPS: L1 C/A, L2P, L2C, L5
  • GLONASS: L1, L2, L3
  • BEIDOU: B1, B2, B3, B1I, B2I, B3I, B1C, B2a, B2b
  • GALILEO: E1, E5a, E5b, E6
  • QZSS: L1, L2, L5, L6
  • IRNSS: L5
  • SBAS
  • B2b PPP, Galileo HAS
• Obnovovacia frekvencia až 50 Hz
• Interná pamäť 32 GB
• Presnosť RTK do 30 km
  • Horizontálna: 5 mm + 0,5 ppm RMS
  • Vertikálna: 10 mm + 0,5 ppm RMS
• Presnosť statická
  • Horizontálna: 2,5 mm + 0,1 ppm RMS
  • Vertikálna: 3,5 mm + 0,4 ppm RMS
• PPP
  • Presnosť: < 20 cm RMS
• SBAS
  • Presnosť: < 60 cm RMS

• Interné UHF rádio Tx/Rx 2 W s technológiou LoRa
• Frekvenčný rozsah rádia: 410 – 470 MHz
• Dosah rádia: 3 – 4 km v zastavanom území, až 12 km v optimálnych podmienkach
• Interný 4G modem LTE FDD/LTE TDD/UMTS/GSM (Nano SIM)
• Komunikácia cez Bluetooth, Wi-Fi, USB-C, RS232 a 1PPS
• USB-C port pre pripojenie externého rádia alebo ďalších senzorov
• Podpora výstupov RTCM a NMEA

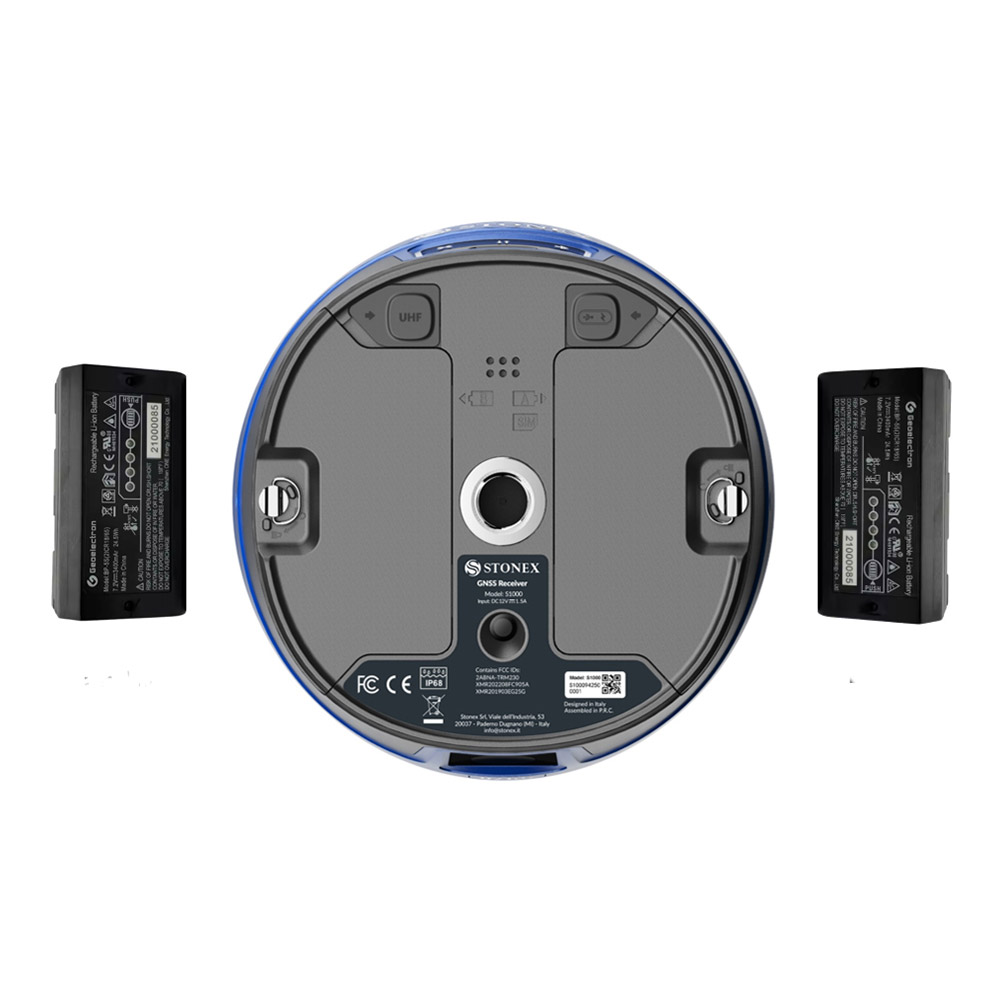

• 2 vymeniteľné Li-ion batérie za chodu 7,2 V / 3400 mAh
• Batérie je možné meniť počas prevádzky bez vypnutia prijímača
• Výdrž batérie až 12 hodín
• Možnosť napájania z externej batérie Stonex EB-9000 alebo powerbanky
• Certifikácia IP68 a odolnosť voči pádu z výšky 1,5 m na podlahu z tvrdého dreva
• Certifikácia MIL-STD-810H
• Operačná teplota: od -40 °C do +65 °C
• Váha: 870 g bez batérií, 1100 g s 2 batériami
• Rozmery: priemer 156 mm × 68 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý pre profesionálnu geodéziu, vytyčovanie a tvorbu geografických informačných systémov. V kombinácii so Stonex S1000 umožňuje používať AR vytyčovanie, meranie pomocou laserového diaľkomera aj spracovanie bodov zo snímok a videí vytvorených integrovanou kamerou.

Cube-a je plne grafický softvér určený na geodetické meranie, vytyčovanie bodov a línií, prácu s podkladovými mapami a výpočty COGO. Podporuje import a export množstva formátov, prácu s DXF, DWG alebo DGN výkresmi, rastrovými podkladmi, elektronickou libelou aj meranie so sklonom výtyčky pomocou IMU jednotky.

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu s možnosťou dokúpenia GIS nadstavby
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické a intuitívne používateľské rozhranie
• Meranie bodov, priemerovanie a voľba typu bodu
• Meranie so sklonom výtyčky pomocou IMU až do 60°
• AR vizuálne vytyčovanie pomocou spodnej kamery Stonex S1000
• Meranie nedostupných bodov pomocou laserového diaľkomera Stonex S1000
• Meranie na snímkach a spracovanie fotogrametrických údajov zo zadnej kamery
• Vytyčovanie bodov a línií, odsadenia a výpočet nedostupných bodov
• Import a export formátov RW5, DXF, DWG, DGN, XYZ, YXZ, WGS84, KML, SHP, CSV, GPX, TXT a ďalších
• Import rastrových a vektorových podkladov: JPG, PNG, TIF, DXF, SHP a Google Maps
• CAD funkcie pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Podpora RTCM 2.x, RTCM 3.x, CMR a CMR+
• Bluetooth a Wi-Fi GNSS konektivita
• Viacjazyčné prostredie s podporou českého jazyka

Výrobok obsahuje:

• GNSS prijímač Stonex S1000 s IMU, 4G modemom, UHF rádiom, laserovým diaľkomerom a kamerami

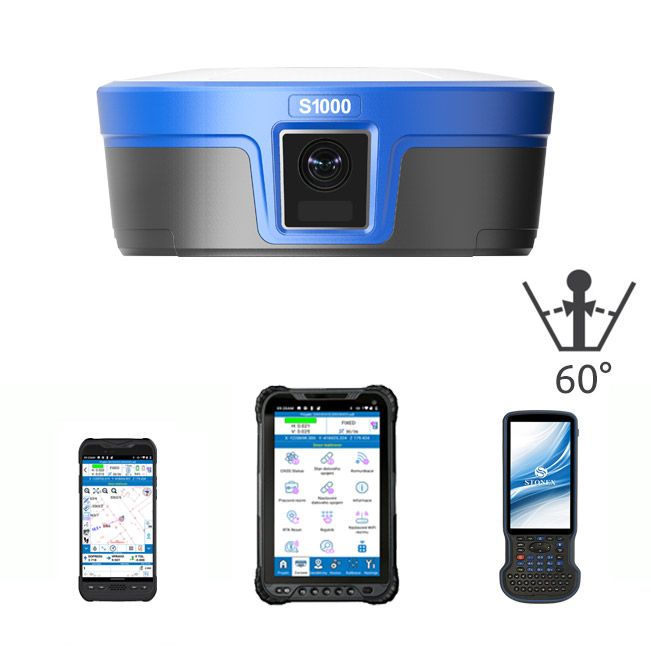

• Kontrolná jednotka – podľa výberu zákazníka (S60 alebo S80 alebo S55)
• Geodetický poľný softvér Stonex Cube-a GPS v7
• Držiak kontrolnej jednotky na výtyčku

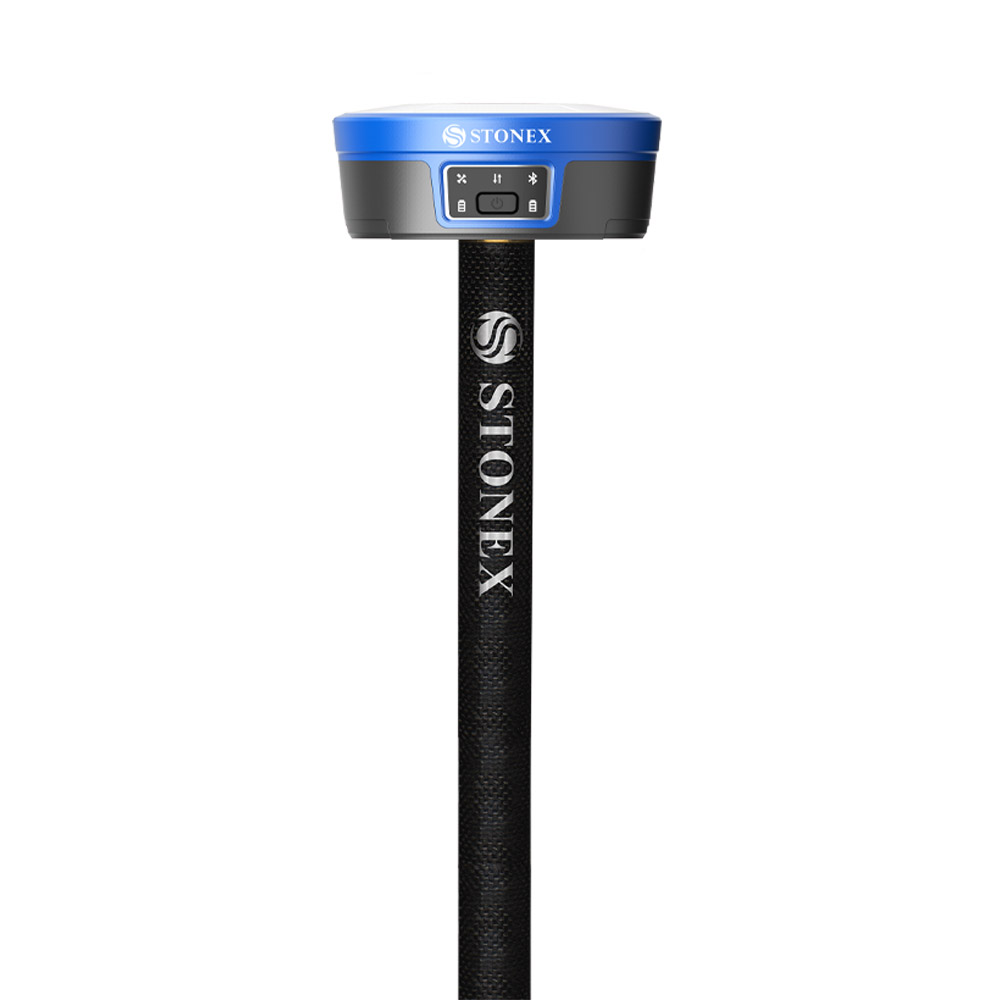

• Karbónová výtyčka Stonex
• Záručná doba 2 roky na anténu Stonex S1000 a 1 rok na kontrolnú jednotku a príslušenstvo

Zostavu je možné objednať s kontrolnou jednotkou a poľným softvérom Stonex Cube-a GPS alebo Stonex Cube-a 3D podľa požiadaviek zákazníka. V prípade záujmu o kompletnú zostavu, ukážku zariadenia alebo cenovú ponuku nás kontaktujte.

Kompletná technická špecifikácia tu.
