Kompletná zostava pre geodeta – TS Stonex R40 a GNSS Stonex S880

Popis

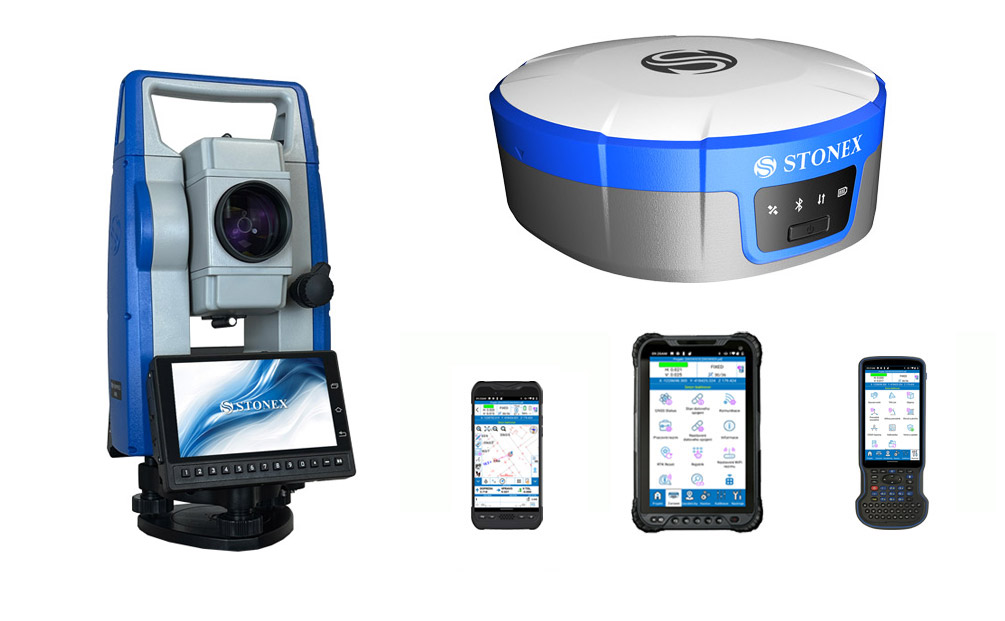

Kompletná zostava pre geodeta – manuálna totálna stanica Stonex R40 a GNSS prijímač Stonex S880 s IMU, kamerou pre vizuálne vytyčovanie a kontrolnou jednotkou poskytuje geodetovi všetko čo potrebuje pre svoje každodenné meranie. Obe zariadenia využívajú rovnaký softvér pre meranie – Stonex Cube-a, ktorý beží na operačnom systéme Android. Projekty medzi totálnou stanicou a GNSS prijímačom je možné jednoducho zdieľať cez Bluetooth.

V prvom kroku si jednoducho pomocou GNSS prijímača a poľného softvéru Cube-a odmeriate polohu stanoviska a orientácie. Následne si celý projekt odošlete do totálnej stanice cez bluetooth a jednoducho pokračujete v meraní v rovnakom softvéri Stonex Cube-a v totálnej stanici Stonex R40.

Viac o jednotlivých prístrojoch v zostave

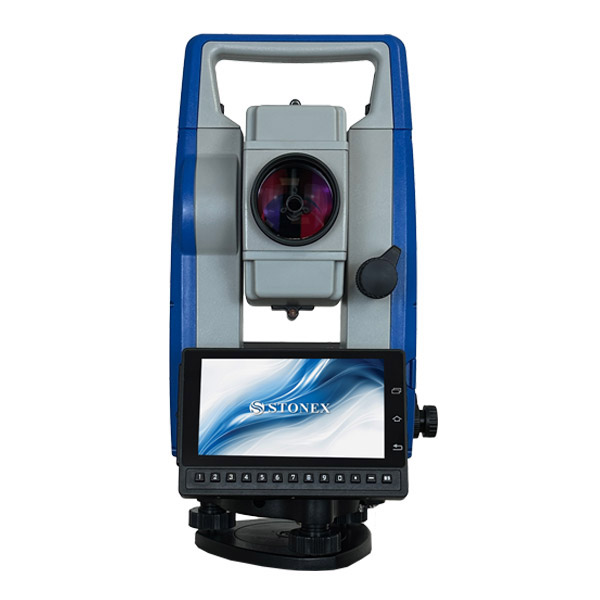

Mechanická totálna stanica Stonex R40 je kompaktný prístroj, ktorý ponúka presné meranie uhlov a vzdialenosti. Pri celodennom meraní určite oceníte prijateľnú váhu 5.9 kg, výbornú optiku a vďaka malej spotrebe energie, dokáže Stonex R40, nepretržite merať uhly viac ako 10 hodín. Samozrejmosťou je technológia bluetooth na jednoduchú komunikáciu s kontrolnými jednotkami. Totálna stanica je vybavená operačným systémom Android 11.

Kľúčové vlastnosti totálnej stanice Stonex R40:

• Uhlová presnosť: 2″ (je možné dodať aj verziu s 1″ uhlovou presnosťou s uzamykateľnými pohybovkami – v prípade záujmu nás prosím kontaktujte)
• Meranie vzdialenosti:
  • Štandardný režim merania na hranol:  2 mm + 2 ppm
  • Odrazový štítok: 6 cm x 6 cm:  2 mm + 2 ppm
  • Bezhranolové meranie: 3 mm + 2 ppm
• Dosah diaľkomera:
  • Odrazový štítok: 6 cm x 6 cm: 1 až 800 m
  • Meranie na hranol: 1.7 až 5000 m
  • Bezhranolové meranie: od 1.7 do 1000 m
• Čas merania:
  • Hranol (trackovanie/rýchle/štandardné): 0.3 s/0.5 s/0.8 s
  • Bezhranolové: ≥ 0.3 s
• Uzamykateľné pohybovky
• Minimálna zaostrovacia vzdialenosť: 1.7 m
• Kompenzátor: 2-osí, elektronický s kompenzačným rozsahom ± 4.0’
• Meracie tlačidlo na boku totálnej stanice
• Komunikácia: 1x USB-C, USB-A, Bluetooth, Wi-Fi, Micro SIM, Pamäťová karta
• Libely: kruhová 8’/2 mm, rúrková 30″/ 2 mm
• Displej: 2x – 5,5″ dotykový TFT LCD, farebný s rozlíšením 720 x 1280 px
• RAM: 4 GB
• Interná pamäť: 64 GB
• Senzory: teplotný, tlak
• Laserová olovnica
• Napájanie: Li-ion batéria 2600 mAh – 7,4 V
• Prevádzková doba: do 5 hodín (na 1 batériu)
• Interný softvér Stonex Cube-a GPS/TS
• Operačný systém: Android 11
• Váha (s centračnou podložkou a batériou): 5.9kg
• Odolnosť voči vode a prachu: IP55
• Operačná teplota: -20°C až +50°C
• Rozmery: 365 x 195 x 169 mm

GNSS Stonex S880 je kompaktný, vysoko výkonný, 3-frekvenčný, 1408 kanálový GNSS prijímač s podporou všetkých dostupných satelitných systémov, určený na každodennú geodetickú prácu aj v náročnejších podmienkach. S880 podporuje meranie s naklonenou výtyčkou do 60° a vizuálne vytyčovanie pomocou spodnej kamery.

Kľúčové vlastnosti GNSS prijímača Stonex S880:

• Výkonný GNSS prijímač s RGB kamerou
• Možnosť vizuálneho vytyčovania bodov – RGB kamera na spodnej strane GNSS antény
• Podpora protokolov: RTCM 3.x
• Podpora vysielanie: NMEA 0183
• Interná pamäť: 8 GB
• Čas inicializácie: menej ako 15 sekúnd
• 1408 kanálov
  • GPS: L1 C/A, L1C, L2P L2C, L5
  • GLONASS: L1, L2, L3
  • BEIDOU: B1I, B2I, B3I, B1C, B2a, B2b
  • GALILEO: E1, E5a, E5b, E6
  • QZSS: L1, L2, L5
  • IRNSS: L5
  • SBAS
  • B2b PPP, HAS
• Presnosť RTK – VRS (SKPOS)
  • Horizontálna: 8 mm ± 1 ppm (RMS)
  • Vertikálna: 15 mm ± 1 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2.5 mm ± 0,5 ppm (RMS)
  • Vertikálna: 5 mm ± 0,4 ppm (RMS)
• SBAS
  • Presnosť: 0,6 m (RMS)
• PPP
  • Presnosť: 0,2 m (RMS)

• UHF rádio: Tx – Rx (410 – 470 MHz)  dosah 3-4 km v zastavanom území (osadené, neaktívne – v prípade záujmu nás kontaktujte)
• Interný modem: 4G modem LTE FDD/LTE TDD/UMTS/GSM (Nano SIM)
• Komunikácia: Bluetooth 2.1 + EDR, V5.0, Wi-Fi 802.11 a/ac/b/g/n
• Webové rozhranie na správu antény
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: interná 3.6V, 12 Ah batéria
• Výdrž batérie: < 10 hodín
• Doba nabíjania cez USB Typ-C: <4 hodiny
• Certifikácia IP68 a odolnosť voči pádu z výšky 1.5 metra
• Operačná teplota: od -40°C do +65°C
• Váha: 730 g
• Rozmery: priemer 138 mm x 55 mm

Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

Kontrolná jednotka	S60	S80	S55
Odolnosť	IP68	IP67	IP67
Pád	z 1.2 m na mramor	z 1.2 m na drevenú podlahu	z 1.2 m na mramor
Prevádzková teplota	-20°C až +60°C	-20°C až +60°C	-20°C až +65°C
Procesor	Qualcomm QCM4490 Octa-core 2.4 GHz	Qualcomm QCM4290 Octa-core 2.0GHz	Qualcomm SM6115 2.0 GHz
RAM	8 GB	6 GB	4 GB
Interné úložisko	128 GB	128 GB	64 GB
Možnosť microSD	áno	áno	áno
Android	14.0	13.0	12.0
Displej	6"	8"	5,5"
Rozlíšenie displeja	1080 x 1920 px	1280 x 800 px	1920 x 1080 px
Ovládanie	Dotykový displej, 550 nitov	Dotykový displej, 800 nitov	Dotykový displej 500 nitov + QWERTY klávesnica
Konektivita	Bluetooth 5.2, Wi-Fi, NFC, 5G, 4G (LTE) modem	Bluetooth 5.1 BLE, Wi-Fi (2.4/5 GHz), NFC, 4G (LTE) modem	Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory	gyroskop, kompas, barometer, akcelerometer, proximity, senzor osvetlenia	gyroskop, kompas, akcelerometer, svetelný senzor	gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie	do 15 hodín	do 8 hodín	do 18 hodín
Vymeniteľná batéria	áno	áno	nie
Hmotnosť	390 g	656 g	420 g
Rozmery	194 mm x 93 mm x 15 mm	235 mm x 146mm x 14.5 mm	228 mm x 96 mm x 21 mm

Poľný softvér Cube-a je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov a totálnych staníc Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri umožňuje využívať CAD a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GPS pre GNSS prijímač a GPS/TS pre totálnu stanicu Stonex R40. Voliteľne je možné dokúpiť GIS modul (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
• Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
• Podpora Stonex totálnych staníc
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX, TXT a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Pripojenie totálnej stanice cez Bluetooth – nastavenie stanoviska, voľné stanovisko. Možnosť prepínania módov merania s TS.
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 8)
• Viacjazyčná mutácia (s podporou českého jazyka)

Kompletná zostava pre geodeta obsahuje:

• Totálna stanica Stonex R40 2″ v odolnom plastovom kufri s centračnou podložkou s poľným softvérom Stonex Cube-a GPS/TS
• 2x batéria pre Stonex R40 s nabíjačkou
• USB kábel, kryt proti dažďu a náradie
• Odrazový hranol s terčíkom
• GNSS prijímač Stonex S880 v plastovom odolnom kufri
• Teleskopická karbónová výtyčka Stonex
• Kontrolná jednotka s poľným softvérom Stonex Cube-a GPS
• Držiak kontrolnej jednotky na výtyčku
• Drevený statív Nedo

Kompletnú technickú špecifikáciu Stonex R40 nájdete TU.

Kompletnú technickú špecifikáciu Stonex S880 nájdete TU.

Kompletnú technickú špecifikáciu Stonex Cube-a nájdete TU.
