Kompletná zostava pre geodeta – TS Stonex R25 a GNSS Stonex S900A

11160,00 11340,00  s DPH

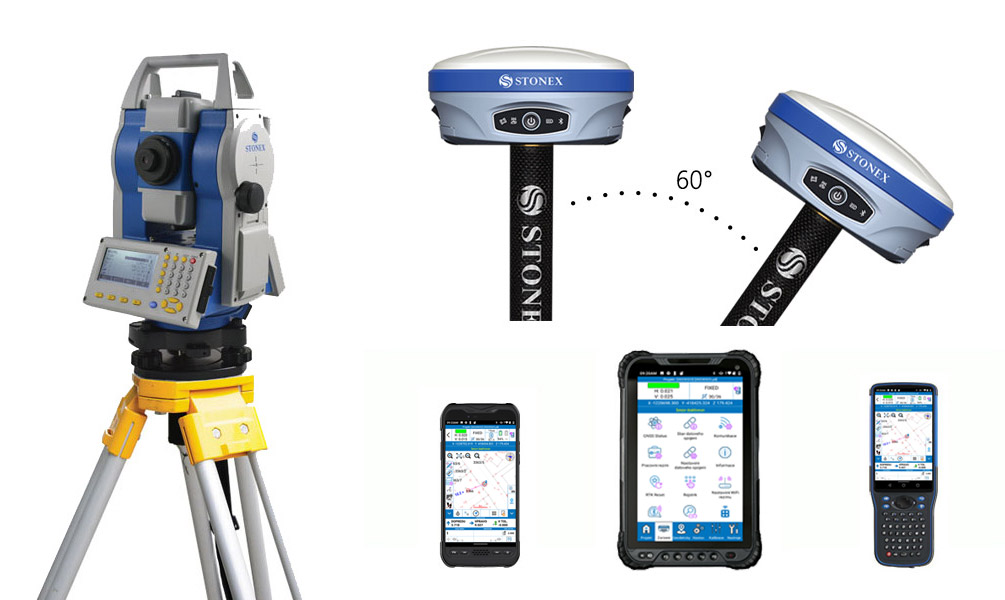

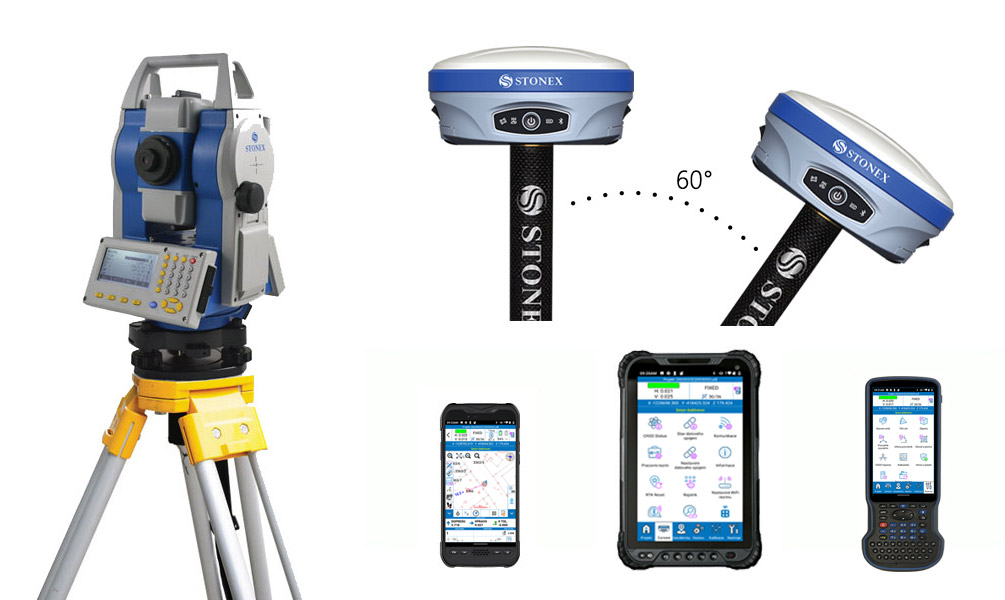

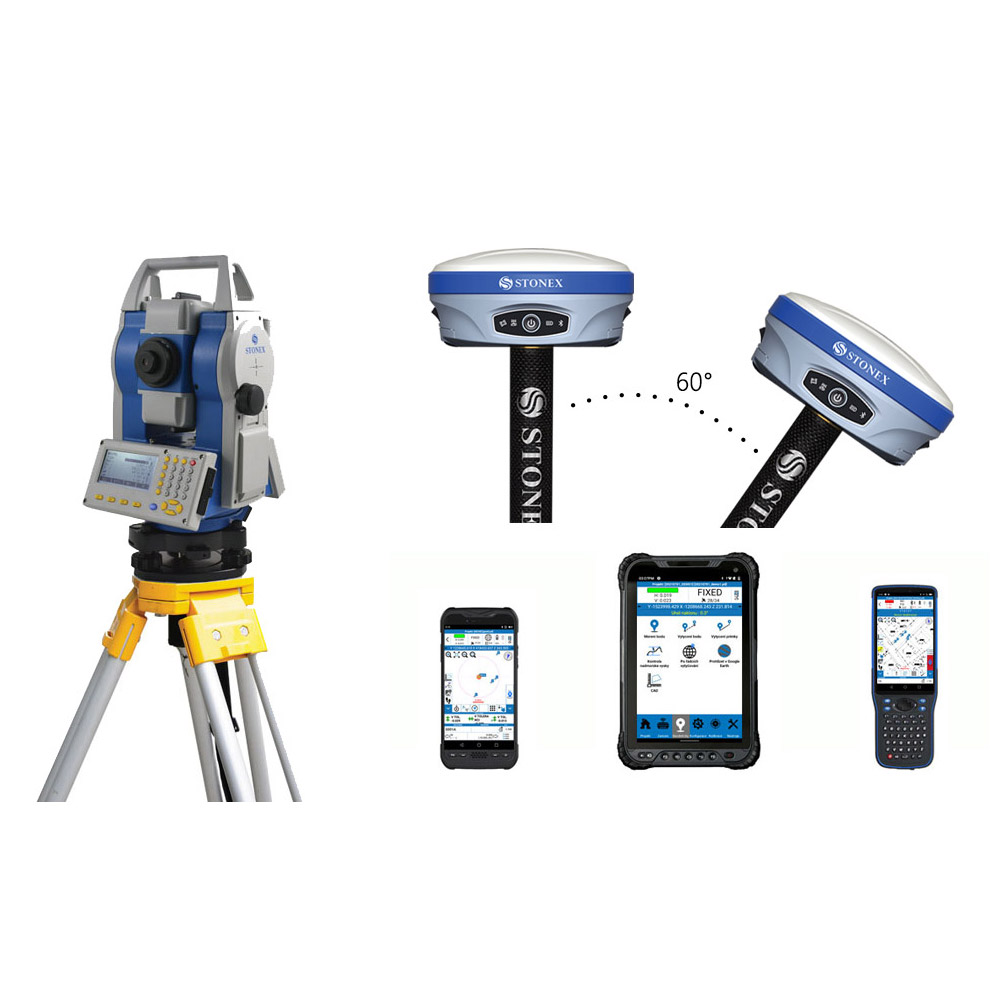

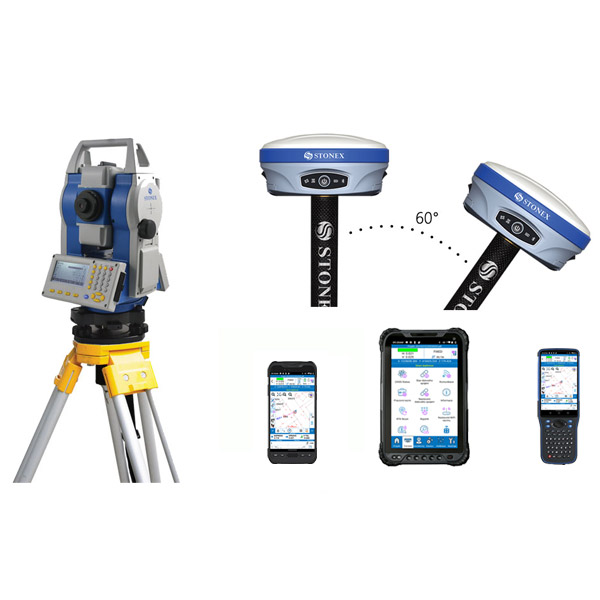

Kompletná zostava pre geodeta – manuálna totálna stanica Stonex R25 a GNSS prijímač Stonex S900A s kontrolnou jednotkou.

Cenovo výhodná kompletná zostava.

Zrušiť výber
Katalógové číslo: - Kategórie: , , Značka:
Popis

Popis

Kompletná zostava pre geodeta – manuálna totálna stanica Stonex R25 a GNSS prijímač Stonex S900A s kontrolnou jednotkou poskytuje geodetovi všetko čo potrebuje pre svoje každodenné meranie. Obe zariadenia sú prepojené cez bluetooth s kontrolnou jednotkou a poľným softvérom Cube-a. Toto prepojenie vám umožňuje vykonávať celé meranie do jedného projektu, bez potreby prenosu akýchkoľvek údajov medzi totálnou stanicou a GNSS prijímačom.

V prvom kroku si jednoducho pomocou GNSS prijímača a poľného softvéru Cube-a odmeriate polohu stanoviska a orientácie. Následne si kontrolnú jednotku pripevníte na nohu statívu a jednoducho ňou ovládate totálnu stanicu.



Viac o jednotlivých prístrojoch v zostave



Mechanická totálna stanica Stonex R25 je vybavená nekonečnými horizontálnymi aj vertikálnymi pohybovkami, čo oproti predchádzajúcim verziám výrazne zjednodušuje a urýchľuje pohyb prístroja na želaný cieľ. Veľkou výhodou pri totálnej stanici je prítomnosť veľkého meracieho tlačidla na bočnej strane prístroja na ľahké spúšťanie merania. V prístroji je použitá technológia digitálneho fázového lasera čo zabezpečuje veľmi presné merania aj na dlhé vzdialenosti, v prípade bezhranolového merania 1000 metrov, pri meraní na odrazový hranol až 5 km s milimetrovou presnosťou.

Totálna stanica Stonex R25 je vybavená jasným 30 násobným zväčšením ďalekohľadu s nitkovým krížom s nastaviteľným osvetlením, ktorá poskytuje vynikajúcu kvalitu merania za akýchkoľvek svetelných podmienok. O uloženie meraných údajov sa postará 4GB interná pamäť s možnosťou rozšírenia cez slot na SD kartu (16GB). Taktiež má totálne stanica USB/mini a RS-232 porty, doplnené o bezdrôtovú technológiu Bluetooth.

Kľúčové vlastnosti totálnej stanice Stonex R25:

  • Uhlová presnosť: 2″
  • Meranie vzdialenosti:
    • Štandardný režim merania na hranol:  2 mm + 2 ppm
    • Predĺžený režim merania na hranol: 2 mm + 2.5 pm
    • Odrazový štítok: 6 cm x 6 xm:  3 mm + 2 ppm
    • Bezhranolové meranie: 3 mm + 2 ppm
  • Dosah diaľkomera:
    • Odrazový štítok: 6 cm x 6 cm: 1 až 800 m
    • Meranie na hranol: 1 až 5000 m
    • Bezhranolové meranie: od 1 do 1000 m
  • Čas merania:
    • Bezhranolové/hranol/odrazový štítok: 1,5 – 5 s/0.4 s/0.6 s/ 1.0 s
  • Nekonečné pohybovky
  • Minimálna zaostrovacia vzdialenosť: 1,0 m
  • Kompenzátor: 2-osí, elektronický s kompenzačným rozsahom ± 3’
  • Komunikácia: 1x RS-232c, mini USB, SD karta, Bluetooth
  • Libely: kruhová 8’/2 mm, rúrková 30″ 2 mm
  • Napájanie: Li-ion batéria 3400 mAh 7,4 V (2 ks v balení)
  • Prevádzková doba: 12 hodín (uhlové/dĺžkové meranie každých 30 s), 13 hodín (uhlové meranie)
  • Váha (s centračnou podložkou a batériou): 6.0 kg
  • Odolnosť voči vode a prachu: IP55
  • Operačná teplota: -20°C až +50°C



GNSS prijímač Stonex S900A je nový profesionálny 800 kanálový GNSS prijímač s funkciou merania s náklonom. Vytvorený profesionálmi pre profesionálov v akomkoľvek odvetví. Stonex S900A je vybavený výkonným hardvérom s podporou všetkých satelitných systémov: GPS, GLONASS, BEIDOU, GALILEO, QZSS a IRNSS vrátane L-Band. Prostredníctvom 4G GSM modemu je zabezpečené rýchle pripojenie k mobilnému internetu pre príjem diferenciálnych korekcií z  SKPOS-u. Súčasťou GNSS prijímača je aktivovaná IMU jednotka, čo umožňuje meranie s naklonenou výtyčkou až do 60°.



Kľúčové vlastnosti  Stonex S900A:

  • Veľmi presná anténa s IMU jednotkou a elektronickou libelou
  • Aktivovaná IMU jednotka pre meranie s naklonenou výtyčkou až do 60°
  • Možnosť výmeny batérii aj keď je anténa zapnutá
  • Podpora protokolov: RTCM 2.1/3.2, CMR, CMR+, ROX
  • Interná pamäť: 8 GB
  • Čas inicializácie: menej ako 15 sekúnd
  • 800 kanálov
    • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
    • Glonass: G1, G2, G3
    • Beidou: B1, B2, B3, ACEBOC
    • Galileo: E1, E5a, E5b AltBOC, E6
    • QZSS: L1 C/A, L1C, L2C, L5, LEX
    • IRNSS: L5
    • SBAS: L1/L5
  • L-Band: Atlas H10 / H30 / Basic (voliteľné – je potrebné zakúpiť predplatné, v cene antény je 3 mesačné predplatné)
  • aRTK: funkcia dostupná po dobu maximálne 20 minút
  • Presnosť RTK – VRS (SKPOS)
    • Horizontálna: 5 mm ± 0,5 ppm (RMS)
    • Vertikálna: 10 mm ± 0,5 ppm (RMS)
  • Presnosť statická
    • Horizontálna: 2,5 mm ± 0,1 ppm (RMS)
    • Vertikálna: 3,5 mm ± 0,4 ppm (RMS)
  • UHF rádio: Tx – Rx (410 – 470 MHz / 902,4 – 328 MHz), dosah 3-4 km (osadené, neaktívne – v prípade záujmu nás kontaktujte)
  • Interný modem: 4G modem GSM/GPRS/EDGE/UMTS/WCDMA/LTE (Nano SIM)
  • Komunikácia: 7-pinové a 5-pinové Lemo, Bluetooth 2.1 + EDR, V4.1, Wi-Fi 802.11 b/g/n
  • Webové rozhranie na správu antény
  • >99,9 % stabilita pri inicializácii zariadenia
  • Napájanie: 2 inteligentné lítiové vymeniteľné 7.2 V, 3400 mAh batérie
  • Výdrž batérie: do 12 hodín vymeniteľné 2 batérie
  • Certifikácia IP67 a odolnosť voči pádu z výšky 2 metrov
  • Operačná teplota: od -40°C do +65°C
  • Váha: 1,19 kg (jedna batéria) 1,30 kg (dve batérie)
  • Rozmery: priemer 157 mm x 76 mm



Môžete si zvoliť jednu z 3 kontrolných jednotiek


Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

Kontrolná jednotka UT12P UT32 SH5A
Odolnosť IP67 IP67 IP67
Pád z 1.2 m na drevenú podlahu z 1.2 m na drevenú podlahu z 1.5 m na drevenú podlahu
Prevádzková teplota -20°C až +55°C -20°C až +55°C -20°C až +55°C
Procesor Qualcomm MSM8953 Pro Octa-core 2.2 GHz Qualcomm MSM8953 Octa-core 2.2 GHz MT6762 Octa-core 2.0 GHz
RAM 4 GB 4 GB 3 GB
Interné úložisko 64 GB 64 GB 32 GB
Možnosť microSD áno áno áno
Android 10.0 10.0 9.0
Displej 6" 8" 5"
Rozlíšenie displeja 1080 x 1920 px 1280 x 800 px 1280 x 720 px
Ovládanie Dotykový displej Dotykový displej Dotykový displej + ABCD klávesnica
Konektivita Bluetooth, Wi-Fi, NFC, 4G (LTE) modem Bluetooth, Wi-Fi, NFC, 4G (LTE) modem Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory gyroskop, kompas, barometer, akcelerometer, proximity gyroskop, kompas, akcelerometer gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie do 10 hodín do 10 hodín do 8 hodín
Vymeniteľná batéria áno áno áno
Hmotnosť 360 g 618 g 350 g
Rozmery 192 mm x 94.2 mm x 14 mm 242 mm x 152 mm x 17.8 mm 225 mm x 78 mm x 14.5 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov a totálnych staníc Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky ideálny v kombinácii s GNSS Stonex S900A a totálnou stanicou Stonex R25, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GNSS+TS (slúži na meranie s GNSS prijímačmi a totálnymi stanicami). Voliteľne je možné dokúpiť GIS modul (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

  • Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
  • Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
  • Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
  • Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
  • Podpora Stonex totálnych staníc
  • Import a tvorba kódovníkov
  • Meranie bodov (možnosť voľby typu bodu, priemerovanie)
  • Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°
  • Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
  • Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
  • Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
  • Export nameraných údajov z vytvorených šablón v rôznych formátoch:
    • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX, TXT a iné
  •  Import a zobrazenie rastrových aj vektorových formátov:
    • jpg, png, tif, dxf, shp
    • Google maps
  • Funkcia CAD pre prácu s entitami na dotykovej obrazovke
  • COGO výpočty
  • Status prijímača:
    • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
  • Pripojenie totálnej stanice cez Bluetooth – nastavenie stanoviska, voľné stanovisko. Možnosť prepínania módov merania s TS.
  • Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
  • Bluetooh a Wi-Fi GNSS konektivita
  • Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 6)
  • Viacjazyčná mutácia (s podporou českého jazyka)



Kompletná zostava pre geodeta obsahuje:

  • Totálna stanica Stonex R25 2″ v odolnom plastovom kufri s centračnou podložkou
  • 2x batéria pre Stonex R25 s nabíjačkou
  • USB kábel, kryt proti dažďu a náradie
  • Odrazový hranol s terčíkom
  • GNSS prijímač Stonex S900A s aktivovanou IMU jednotkou v plastovom odolnom kufri
  • 2x batéria pre Stonex S900A s nabíjačkou
  • Teleskopická karbónová výtyčka Stonex
  • Kontrolná jednotka s poľným softvérom Stonex Cube-a (GNSS a TS)
  • Držiak kontrolnej jednotky na výtyčku
  • Drevený statív Nedo



Kompletnú technickú špecifikáciu Stonex R25 nájdete TU.

Kompletnú technickú špecifikáciu Stonex S900A nájdete TU.
