Kompletná zostava pre geodeta – TS Stonex R20 a GNSS Stonex S850A

Popis

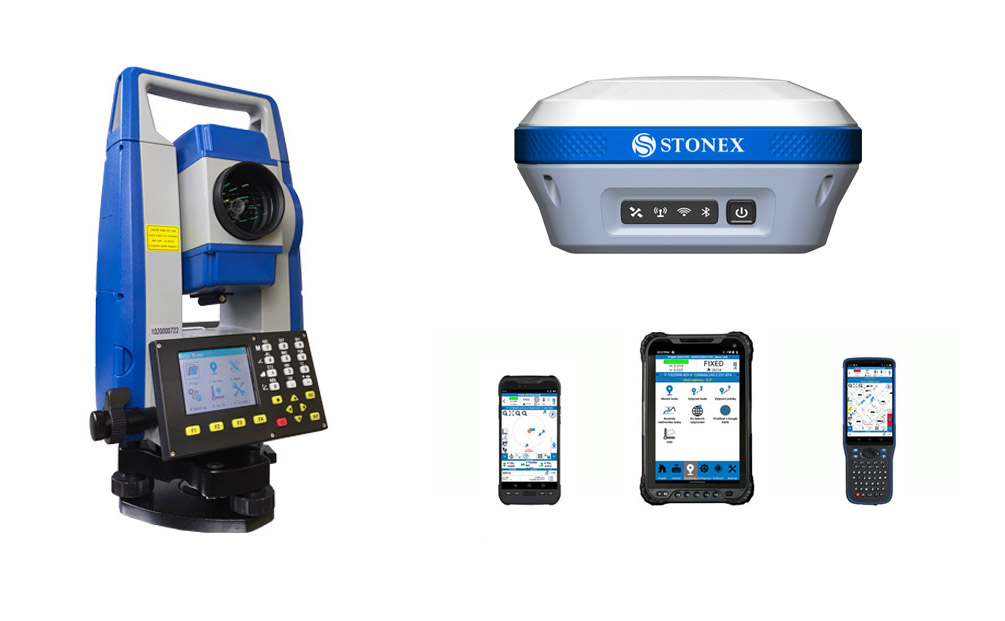

Kompletná zostava pre geodeta – manuálna totálna stanica Stonex R20 a GNSS prijímač Stonex S850A s kontrolnou jednotkou poskytuje geodetovi všetko čo potrebuje pre svoje každodenné meranie. Obe zariadenia sú prepojené cez bluetooth s kontrolnou jednotkou a poľným softvérom Cube-a. Toto prepojenie vám umožňuje vykonávať celé meranie do jedného projektu, bez potreby prenosu akýchkoľvek údajov medzi totálnou stanicou a GNSS prijímačom.

V prvom kroku si jednoducho pomocou GNSS prijímača a poľného softvéru Cube-a odmeriate polohu stanoviska a orientácie. Následne si kontrolnú jednotku pripevníte na nohu statívu alebo na rotačný držiak a jednoducho ňou ovládate totálnu stanicu.

V porovnaní s našou druhou zostavou Stonex R25 a S900A nedisponuje totálna stanica nekonečnými pohybovkami a GNSS prijímač neumožňuje meranie s náklonom (je možné zakúpiť za doplatok). V prípade GNSS prijímača Stonex S850A získavate ľahkú GNSS zostavu s vynikajúcim výkonom.

Viac o jednotlivých prístrojoch v zostave

Mechanická totálna stanica Stonex R20 je kompaktný prístroj, ktorý ponúka presné meranie uhlov a vzdialenosti. Pri celodennom meraní určite oceníte prijateľnú váhu 5.6 kg, výbornú optiku s osvetleným zámerným krížom a vďaka malej spotrebe energie, dokáže Stonex R20, nepretržite merať uhly viac ako 22 hodín. Samozrejmosťou je technológia bluetooth 5.0 na jednoduchú komunikáciu s kontrolnými jednotkami.

Kľúčové vlastnosti totálnej stanice Stonex R20:

• Uhlová presnosť: 2″
• Meranie vzdialenosti:
  • Hranol:  2 mm + 2 ppm
  • Bezhranolové meranie:  3 mm + 2 ppm
• Dosah diaľkomera:
  • Odrazový štítok: 6 cm x 6 cm: 1,7 až 800 m
  • Meranie na hranol: 1,7 až 5000 m
  • Bezhranolové meranie: od 1,7 do 600 m
• Čas merania:
  • Trackovanie/rýchle/presné: 0,3/0,5/0,8 sekundy
• Minimálna zaostrovacia vzdialenosť: 1,7 m
• Kompenzátor: 2-osí, elektronický s kompenzačným rozsahom ± 4’ / 3″
• Displej: obojstranný grafický LCD (320 x 240) alphanumerický
• Komunikácia: Bluetooth 5.0, USB 2.0
• Libely: kruhová 8’/2 mm, rúrková 30″/2 mm
• Napájanie: Li-ion batéria 2600 mAh 7,4 V (2 ks v balení)
• Prevádzková doba: 19,5 hodiny (dĺžkové + uhlové meranie každých 30 sekúnd), 22 hodín (kontinuálne uhlové meranie)
• Váha (s centračnou podložkou a batériou): 5,6 kg
• Odolnosť voči vode a prachu: IP54
• Poľný softvér: základný softvér Stonex v angličtine, možnosť prepojiť pomocou Bluetooth s kontrolnou jednotkou a použiť poľný softvér Stonex Cube-a
• Operačná teplota: -20°C do + 50°C
• Rozmery: 365 x 195 x 169 mm

GNSS Stonex S850A je kompaktný, vysoko výkonný, 3-frekvenčný, 800 kanálový GNSS prijímač s podporou všetkých dostupných satelitných systémov, určený na každodennú geodetickú prácu aj v náročnejších podmienkach.

S850A je jedinečná anténa, spájajúca GNSS, Bluetooth a Wi-Fi moduly do optimálnej veľkosti a váhy s vynikajúcim výkonom. V anténe taktiež nechýba operačný systém Linux, webové rozhranie, 4G modem na príjem mobilného signálu, veľkokapacitná batéria, vstup USB-C a vynikajúce odolnosť IP67.

Kľúčové vlastnosti  Stonex S850A:

• Vysoko presná anténa s nulovým fázovým posunom
• Podpora protokolov: RTCM 2.3/3.2, CMR, CMR+, ROX
• Podpora: vysielanie NMEA 0183
• Interná pamäť: 8 GB
• Čas inicializácie: menej ako 10 sekúnd
• 800 kanálov
  • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
  • GLONASS: L1 C/A, L1P, L2 C/A, L2P, L3
  • BEIDOU: B1, B2, B3, ACEBOC
  • GALILEO: E1, E5a, E5b AltBOC, E6
  • QZSS: L1 C/A, L1C, L2C, L5, L6
  • IRNSS: L5
  • SBAS: L1, L5
• L-Band: Atlas H10 / H30 / Basic (voliteľné – je potrebné zakúpiť predplatné)
• aRTK: funkcia dostupná po dobu maximálne 20 minút
• Presnosť RTK – VRS (SKPOS)
  • Horizontálna: 8 mm ± 1 ppm (RMS)
  • Vertikálna: 15 mm ± 1 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2.5 mm ± 1 ppm (RMS)
  • Vertikálna: 5.0 mm ± 1 ppm (RMS)
• Interný modem: GSM/GPRS/EDGE/UMTS/WCDMA/LTE (Nano Sim)
• Komunikácia: USB-C, Bluetooth V2.1 + EDR / 4.0 LE, Wi-Fi 802.11 b/g
• Možnosť dodatočnej aktivácie IMU jednotky pre meranie s náklonom do 60°
• Webové rozhranie
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: interná 7.2 V, 6900 mAh batéria (vstavaná bez možnosti výmeny v teréne)
• Výdrž batérie: do 9 hodín (vstavaná batéria)
• Certifikácia IP67 a odolnosť voči pádu z výšky 2 metrov
• Operačná teplota: od -30°C do +65°C
• Váha: 1,10 kg
• Rozmery: priemer 140 mm x 140 mm x 71 mm

Môžete si zvoliť jednu z 3 kontrolných jednotiek

Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

Kontrolná jednotka	UT12P	S80	SH5A
Odolnosť	IP67	IP67	IP67
Pád	z 1.2 m na drevenú podlahu	z 1.2 m na drevenú podlahu	z 1.5 m na drevenú podlahu
Prevádzková teplota	-20°C až +55°C	-20°C až +60°C	-20°C až +55°C
Procesor	Qualcomm MSM8953 Pro Octa-core 2.2 GHz	Qualcomm QCM4290 Octa-core 2.0GHz	MT6762 Octa-core 2.0 GHz
RAM	4 GB	6 GB	3 GB
Interné úložisko	64 GB	128 GB	32 GB
Možnosť microSD	áno	áno	áno
Android	10.0	13.0	9.0
Displej	6"	8"	5"
Rozlíšenie displeja	1080 x 1920 px	1280 x 800 px	1280 x 720 px
Ovládanie	Dotykový displej	Dotykový displej	Dotykový displej + ABCD klávesnica
Konektivita	Bluetooth, Wi-Fi, NFC, 4G (LTE) modem	Bluetooth 5.1 BLE, Wi-Fi (2.4/5 GHz), NFC, 4G (LTE) modem	Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory	gyroskop, kompas, barometer, akcelerometer, proximity	gyroskop, kompas, akcelerometer, svetelný senzor	gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie	do 15 hodín	do 8 hodín	do 12 hodín
Vymeniteľná batéria	áno	áno	áno
Hmotnosť	360 g	656 g	350 g
Rozmery	192 mm x 94.2 mm x 14 mm	235 mm x 146mm x 14.5 mm	225 mm x 78 mm x 14.5 mm

Poľný softvér Cube-a je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov a totálnych staníc Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri umožňuje využívať CAD a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GNSS + TS (slúži na meranie s GNSS prijímačmi a totálnymi stanicami). Voliteľne je možné dokúpiť GIS modul (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
• Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
• Podpora Stonex totálnych staníc
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX, TXT a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Pripojenie totálnej stanice cez Bluetooth – nastavenie stanoviska, voľné stanovisko. Možnosť prepínania módov merania s TS.
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 6)
• Viacjazyčná mutácia (s podporou českého jazyka)

Kompletná zostava pre geodeta obsahuje:

• Totálna stanica Stonex R20 2″ v odolnom plastovom kufri s centračnou podložkou
• 2x batéria pre Stonex R20 s nabíjačkou
• USB kábel, kryt proti dažďu a náradie
• Odrazový hranol s terčíkom
• GNSS prijímač Stonex S850A v plastovom odolnom kufri
• Teleskopická karbónová výtyčka Stonex
• Kontrolná jednotka s poľným softvérom Stonex Cube-a (GNSS a TS)
• Držiak kontrolnej jednotky na výtyčku
• Otočný držiak na kontrolnú jednotku na statív
• Drevený statív Nedo

Kompletnú technickú špecifikáciu Stonex R20 nájdete TU.

Kompletnú technickú špecifikáciu Stonex S850A nájdete TU.

Kompletnú technickú špecifikáciu Stonex Cube-a nájdete TU.
