2x GNSS Stonex S850 s IMU a UHF rádiom – zostava báza – rover

Popis

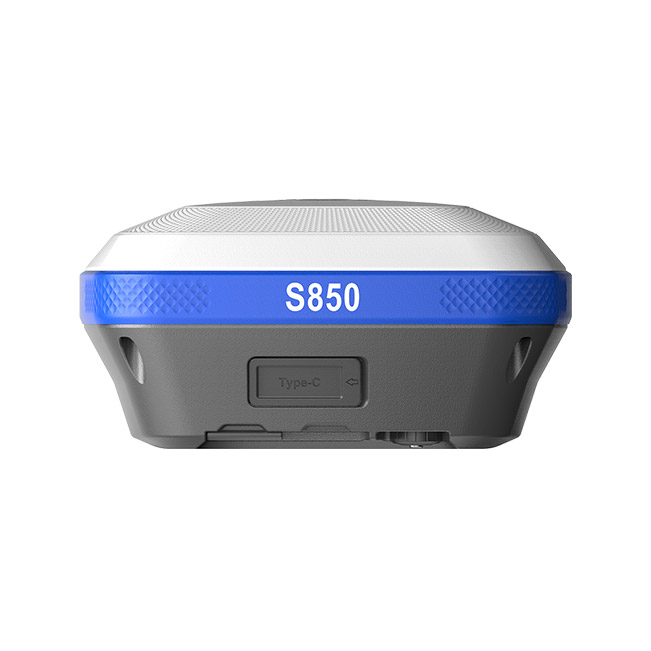

GNSS Stonex S850 s IMU a UHF rádiom je výkonný 3-frekvenčný, 1408 kanálový GNSS prijímač, s podporou viacerých satelitných systémov, vrátane GPS, GLONASS, BEIDOU, GALILEO, QZSS A IRNSS. Stonex S850 s IMU je jednoducho ideálnym riešením pre akékoľvek geodetické práce v každom teréne. Pokročilý dizajn podporuje vynikajúcu schopnosť sledovania signálu a odolnosť voči rušeniu neželaným signálom. Vďaka vynikajúcej presnosti a rýchlosti prijímača je ideálnym pomocníkom pre prácu aj v zložitých podmienkach.

S850 je jedinečná anténa, spájajúca GNSS, Bluetooth a Wi-Fi moduly do optimálnej veľkosti a váhy s vynikajúcim výkonom. V anténe taktiež nechýba operačný systém Linux, webové rozhranie, 4G modem na príjem mobilného signálu, veľkokapacitná batéria, vstup USB-C, vynikajúce odolnosť IP67 a v neposlednom rade vstavané UHF rádio. Naviac je prijímač vybavený IMU jednotkou, čo vám zabezpečí meranie s naklonenou výtyčkou až do 60°.

Výhodná zostava obsahuje 2 GNSS prijímače, ktoré jednoducho použije ako bázu a rover. Prijímače spolu komunikujú pomocou vstavaného UHF rádia, čo vám umožňuje vykonávať meranie aj na miestach, kde nie je dostupný mobilný signál, alebo bez prístupu ku korekčnej službe SKPOS.

V cene spolu s anténou dostanete kompletný set pripravený na okamžité meranie (stačí vložiť SIM kartu a zadať prihlasovacie údaje pre SKPOS) so slovenskou lokalizáciou (S-JTSK a S-JTSK03), ktorý obsahuje GNSS prijímač S850 s IMU jednotkou, kontrolnú jednotku podľa výberu, karbónovú teleskopickú výtyčku, držiak kontrolnej jednotky a poľný geodetický softvér Stonex Cube-a GPS.

Súčasťou je taktiež druhý GNSS prijímač Stonex S850 spolu so statívom, centračnou podložkou s optickou olovnicou a tŕňom pre uchytenie GNSS antény pre použitie ako základne (bázy). Druhý prijímač je taktiež možné využívať aj ako rover.

Kľúčové vlastnosti  Stonex S850:

• Vysoko presná anténa s nulovým fázovým posunom
• Podpora protokolov: RTCM 3.x
• Podpora: vysielanie NMEA 0183
• Interná pamäť: 8 GB
• Čas inicializácie: menej ako 10 sekúnd
• 1408 kanálov
  • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
  • Glonass: L1, L2
  • Beidou: B1l, B2l, B3l,B1C, B2a, B2b
  • Galileo: E1, E5a, E5b, E6
  • QZSS: L1, L2, L5
  • SBAS
• PPP: HAS, PPP, B2b
• Presnosť RTK – VRS (SKPOS)
• • Horizontálna: 8 mm ± 1 ppm (RMS)
  • Vertikálna: 15 mm ± 1 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2.5 mm ± 0.5 ppm (RMS)
  • Vertikálna: 5.0 mm ± 0.5 ppm (RMS)
• Presnosť SBAS: 60 cm
• Neobsahuje interný GSM modem
• IMU jednotka pre meranie s naklonenou výtyčkou do 60°
• Vstavané UHF rádio s výkonom 2 W
  • Frekvencia 410 – 470 MHz
  • Nastaviteľný výkon rádia od 0.5 – 2 W
  • Rozostup 2 kanálov: 12.5 KHz a 25 KHz
  • Dosah rádia v zastavanom území: max 4 km
  • Dosah rádia v optimálnych podmienkach: max 12 km
• Komunikácia: USB-C, Bluetooth V2.1 + EDR / V 5.0 LE, Wi-Fi 802.11 a/ac/b/g/n
• Webové rozhranie
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: interná 3.6 V, 13400 mAh batéria, 48.24 Wh (vstavaná bez možnosti výmeny v teréne)
• Nabíjanie batérie cez USB-C
• Výdrž batérie: do 10 hodín
• Certifikácia IP67 a odolnosť voči pádu z výšky 2 metrov
• Operačná teplota: od -40°C do +65°C
• Váha: 0,98 kg
• Rozmery: priemer 140 mm x 140 mm x 71 mm

Kľúčové vlastnosti kontrolnej jednotky Stonex S55:

• Funkčné programovateľné tlačidlá
• Možnosť použitia stylusu a podpora ovládania v rukaviciach
• QWERTY klávesnica
• Odolné Android zariadenie :
  • Voda a prach: IP67
  • Pád: odolnosť voči pádu z 1.2 m
  • Prevádzková teplota: od –20°C do 65°C
• Vynikajúci výkon a rýchle spracovanie údajov:
  • Procesor: Qualcomm SM6115 2.0 GHz
  • RAM: 4 GB
  • Interné úložisko: 64 GB
  • Operačný systém: Android 12.0
  • Možnosť rozšírenia: 1x microSD karta
  • 5.5″ displej s rozlíšením 1920 x 1080 pixelov
  • Komunikácia: Wi-Fi (802.11 a/b/g/n/ac), Bluetooth (v5.0), LTE modem (GSM/WCDMA/LTE)
  • USB-C port
  • Fotoaparát: zadný 13 MPix
  • Interný GNSS prijímač: Qualcomm GPS, GLONASS, BeiDou, Galileo
  • Senzory: gyroskop, kompas, akcelerometer, svetelný senzor
  • Výdrž batérie: do 18 hodín
• Váha: 420 gramov
• Rozmery: 228 mm x 96 mm x 21 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GPS (slúži na meranie s GNSS prijímačmi). Voliteľne je možné dokúpiť GIS modul a modul pre meranie s totálnymi stanicami Stonex (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je intuitívny
• Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
• Podpora Stonex totálnych staníc (potrebné dokúpiť nadstavbu pre totálne stanice)
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)
• Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 7)
• Viacjazyčná mutácia (s podporou slovenského a českého jazyka)

Zostava obsahuje:

• 2x GNSS prijímač Stonex S850 s IMU jednotkou a UHF rádiom, odolný kufor, nabíjací adaptér, USB-C kábel
• 2x UHF anténa
• 1x Kontrolná jednotka – Stonex S55
• 1x Geodetický poľný softvér Stonex Cube-a GPS v6
• 1x Držiak kontrolnej jednotky na výtyčku
• 1x Karbónová výtyčka Stonex
• 1x Drevený statív Nedo
• 1x Centračná podložka s optickou olovnicou
• 1x Tŕň do centračnej podložky
• 1x Hliníkový výškový nádstavec 0,25 m
• Záručná doba 2 roky na anténu Stonex S850 a 1 rok na kontrolnú jednotku a príslušenstvo

Kompletnú technickú špecifikáciu Stonex S850 nájdete TU.

Kompletnú technickú špecifikáciu Stonex Cube-a nájdete TU.
