DJI Zenmuse L3

Popis

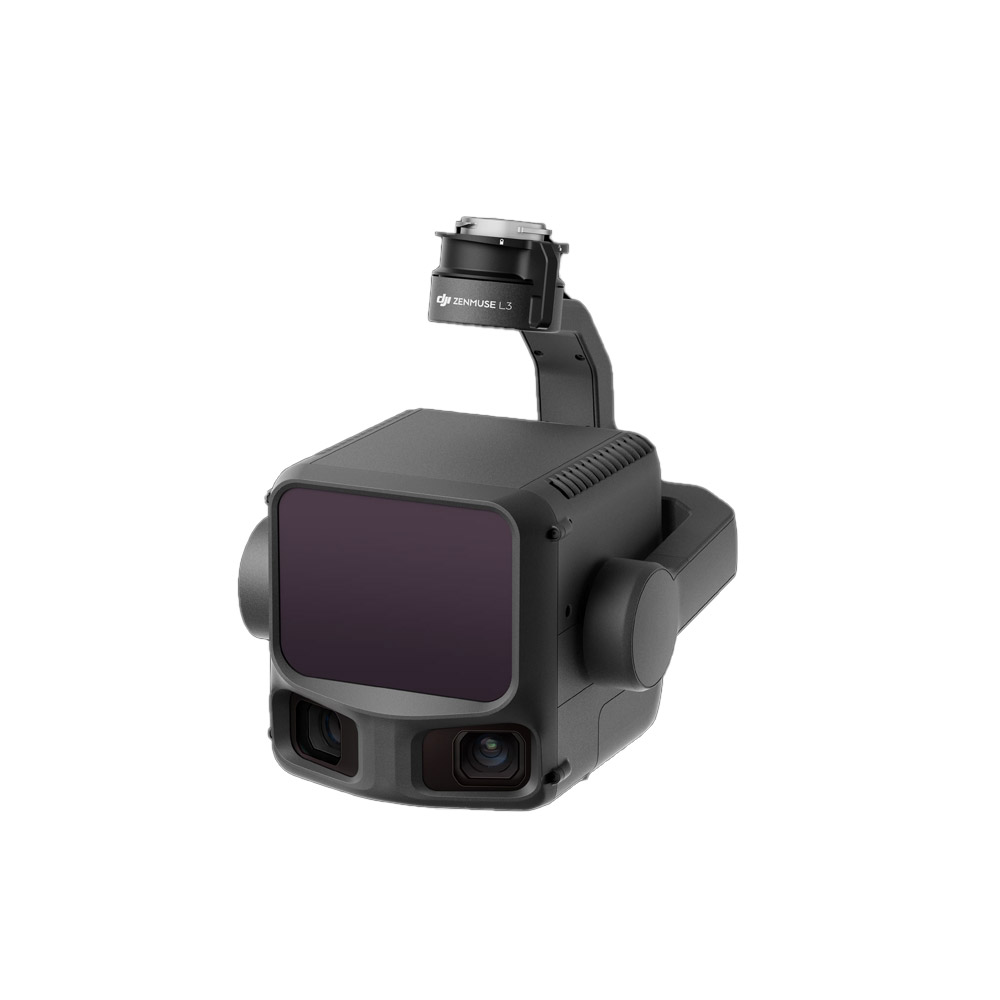

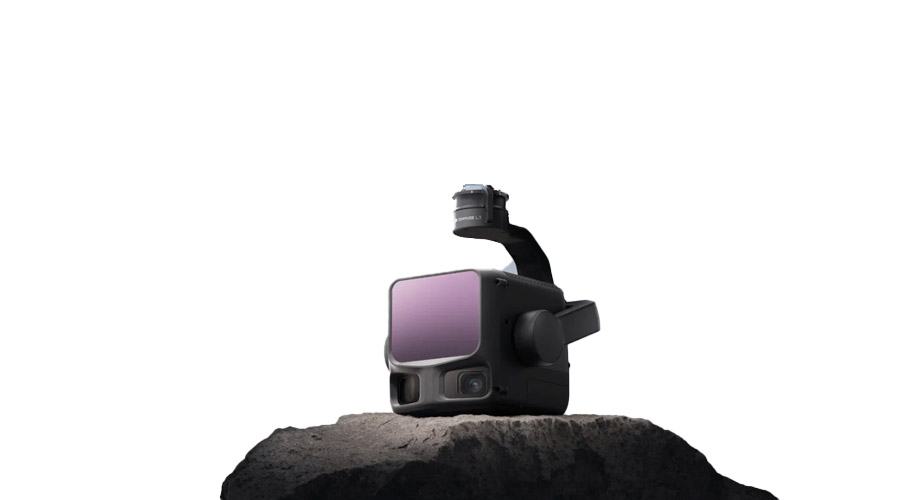

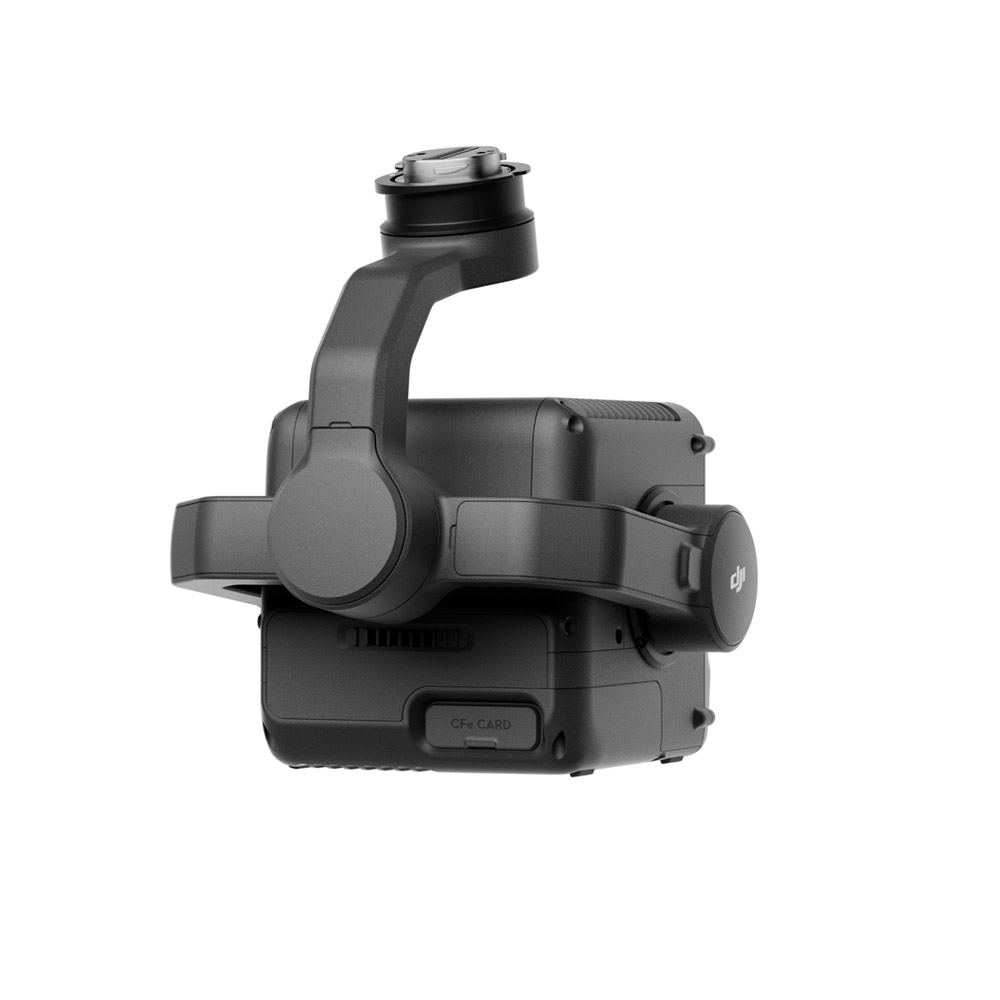

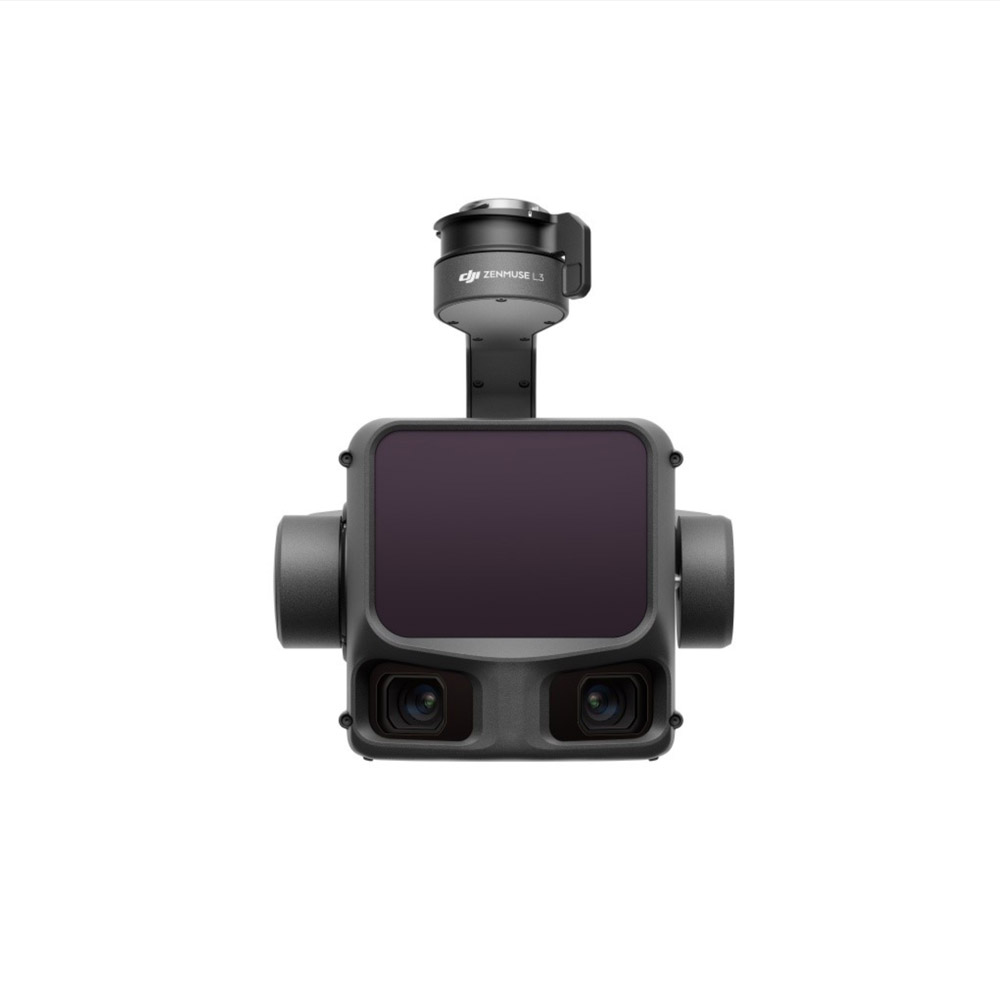

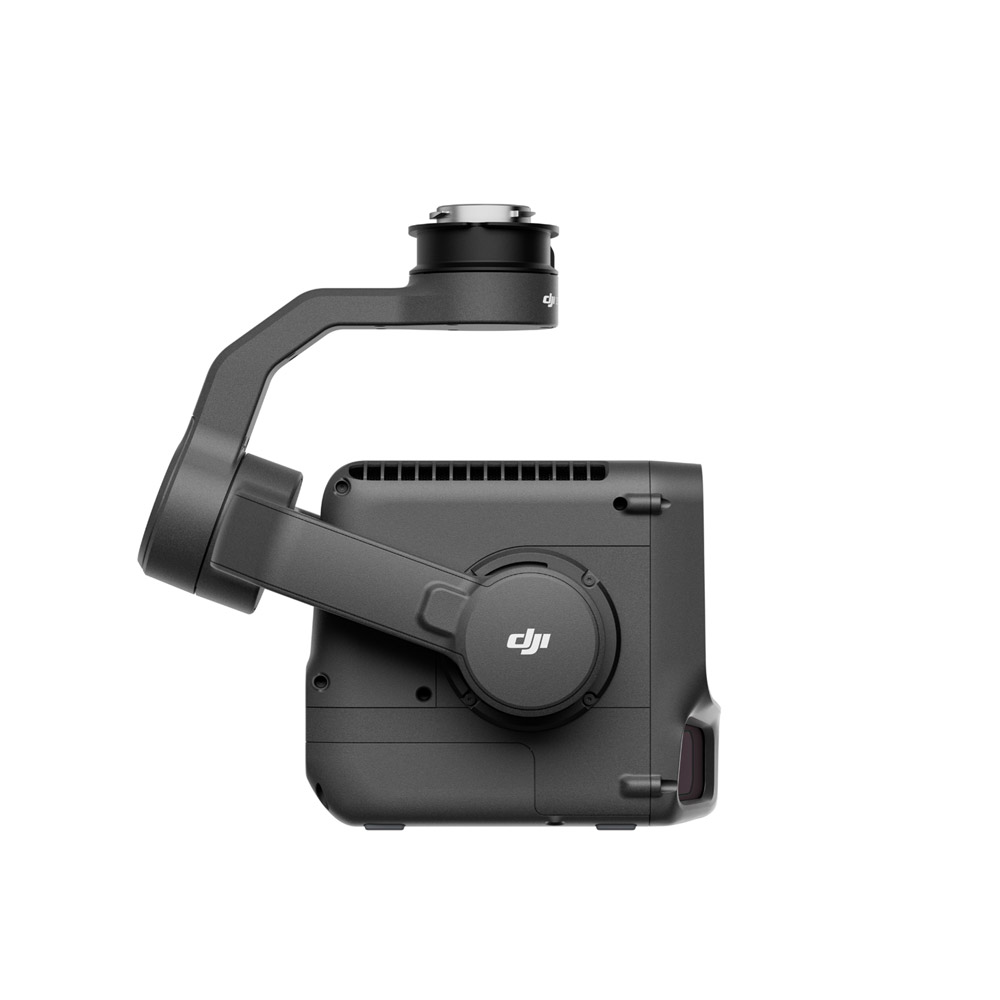

DJI Zenmuse L3 – dlhodosahový a vysoko presný LiDAR systém novej generácie

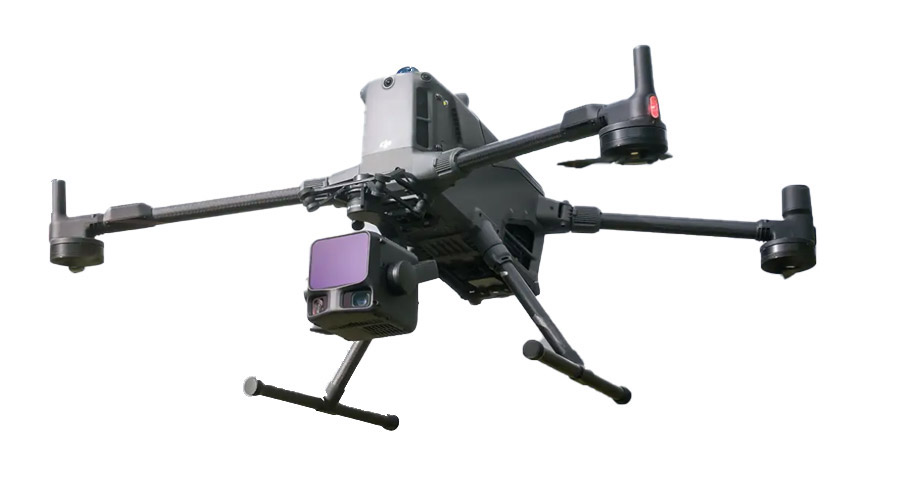

Zenmuse L3 je prvý dlhodosahový a vysoko presný LiDAR systém od DJI novej generácie určený na profesionálne mapovanie a zber geopriestorových dát. Kombinuje výkonný LiDAR senzor s dosahom až 950 m, dvojité 100 MP RGB mapovacie kamery a vysoko presný POS systém umiestnený na 3-osom stabilizovanom gimbale. V spojení s dronom DJI Matrice 400 tvorí kompletné riešenie, ktoré umožňuje rýchly a efektívny zber dát s denným pokrytím až 100 km².

• Integruje LiDAR senzor s vlnovou dĺžkou 1535 nm a duálny 100MP RGB systém
• Vysoká efektívnosť až 10 km² počas jedného letu⁽¹⁾ a denné pokrytie 100 km²
• Presnosť:
  • Vertikálna presnosť: < 3 cm (pri 120 m)⁽²⁾
  • Horizontálna presnosť: vysoká opakovateľnosť 5 mm na 150 m
• Laserová frekvencia: až 2 000 000 pulzov / s⁽³⁾
• Podporuje až 16 návratov signálu
• Dosah: 950 m (10 % odrazivosť, 100 klx)
• Stupeň krytia IP54 a šifrovanie dát AES-256
• Živý náhľad mračna bodov v reálnom čase

Nová definícia výkonu hardvéru

Generujte bodové mračná s extrémnou hustotou vďaka 1535nm LiDARu s dlhým dosahom a duálnym 100MP RGB mapovacím kamerám so 4/3 CMOS senzormi. Systém umožňuje zachytiť dáta pre DOM aj DEM súčasne počas jedného letu.

Bezkonkurenčná presnosť a POS systém

Vytvorte presné rekonštrukcie s centimetrovou presnosťou vďaka vylepšenému POS systému, ktorý dosahuje presnosť smeru 0,02° a náklonu 0,01°. Synchronizácia času na úrovni mikrosekúnd zabezpečuje konzistentné výsledky.

Modul LiDAR s dlhým dosahom

• Rámový Lidar s divergenciou lúča len 0,25 mrad pre detekciu malých objektov
• Rozsah: 950 m (10% odrazivosť) | Typická výška letu: 300 – 500 m⁽²⁾
• Efektívna rýchlosť skenovania: 2 000 000 bodov / s⁽³⁾
• Podporuje 16 návratov pre vysokú penetráciu vegetácie
• Lineárny, hviezdicový a neopakujúci sa režim skenovania

Duálne RGB mapovacie kamery

• 2x 100 MPix
• 4/3 CMOS senzory
• Mechanická uzávierka a ultraširoké FOV 107°

Vysoko presný POS systém

• Presnosť (post-processing):
  • Pitch/Roll: 0,01 °
  • Yaw (Kurz): 0,02 °
• Vlastná LiDAR technológia s opakovateľnou presnosťou 5 mm
• Kombinovanie údajov GNSS, IMU a RGB bez potreby GCP

Živý náhľad mračna bodov

Zobrazenie mračna bodov v reálnom čase v aplikácii DJI Pilot 2 poskytuje okamžité informácie priamo na mieste. Operátori môžu kontrolovať kvalitu dát a hustotu bodov pod vegetáciou bezprostredne po každej misii, čo uľahčuje kritické rozhodovanie.

Meranie a komplexné spracovanie

Využívajte pokročilé nástroje v DJI Terra pre výpočty mračna bodov, Gaussian Splatting pre realistické 3D modely a inteligentné filtre v DJI Modify na klasifikáciu objektov.

Jednorázové následné spracovanie

Softvér DJI Terra plynule spája dáta z LiDARu a RGB kamier, automaticky generuje protokoly o presnosti a rekonštruované modely s minimálnym úsilím v rámci uceleného pracovného postupu.

Poznámky:

⁽¹⁾: Pri výške letu 300 m a rýchlosti prispôsobenej pre efektivitu 10 km² na jeden let.

⁽²⁾: Testované pri výške letu 120 m (presnosť < 3 cm) až 500 m (presnosť < 10 cm).

⁽³⁾: Maximálna frekvencia 2 milióny pulzov/s je dosiahnutá pri optimalizovanom nastavení režimov skenovania.
