GNSS Stonex S990A s IMU a kontrolnou jednotkou – kompletná zostava

7920,00 8100,00  s DPH

GNSS Stonex S990A je nový profesionálny 800 kanálový GNSS prijímač s funkciou merania s náklonom s poľným geodetickým softvérom Cube-a a odolnou kontrolnou jednotkou s Androidom.

Zrušiť výber
Katalógové číslo: - Kategórie: , Značka:
Popis

Popis

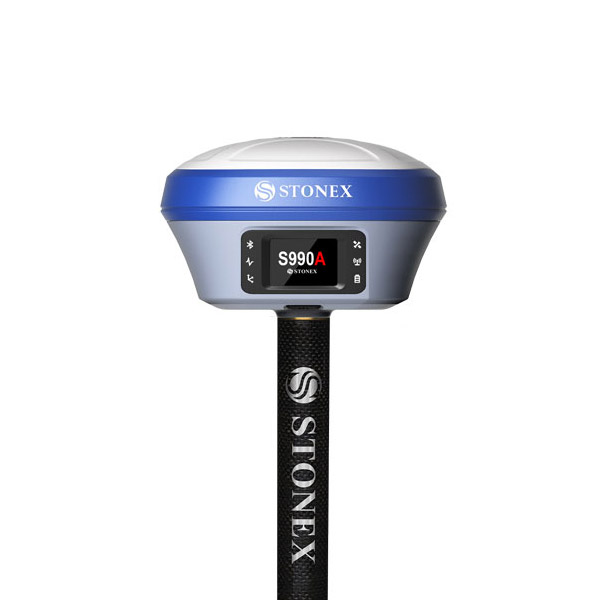

GNSS Stonex S990A je 800 kanálový GNSS prijímač s novými funkciami merania, ktoré zvyšujú výkonnosť terénnych prác. Nielen IMU jednotka, ktorá umožňuje merať aj s naklonenou výtyčkou do sklonu 60°, funkcia aRTK ale aj korekčná služba Atlas® zvýši produktívnosť vašej geodetickej práce v teréne. O napájanie sa stará interná batéria s celkovou kapacitou 10200 mAh, čo vám umožní pracovať nepretržite 10 hodín a navyše máte možnosť nabíjať internú batériu prostredníctvom USB-C konektoru. V prijímači taktiež nechýba operačný systém Linux a webové rozhranie na kompletné nastavenie prostredníctvom webového prehliadača. Oproti iným GNSS prijímačom má S990A prehľadný farebný dotykový displej, ktorý slúži na rýchlu a jednoduchú konfiguráciu GNSS prijímača Stonex S990A.

Vďaka schopnosti prijímať satelitné korekčné dáta Atlas a funkcii aRTK je anténa ideálnym riešením pre akéhokoľvek geodetické meranie aj v náročných podmienkach. Korekcie Atlas sú dostupné celosvetovo v centimetrovej presnosti prostredníctvom satelitov L-Band.

Atlas je PPP (Precise Point Positioning) technológia ktorá v reálnom čase bez pripojenia mobilnej siete určuje polohu prijímača s centimetrovou presnosťou, prostredníctvom satelitov vysielajúcich korekcie L-Band. V prípade potreby merania na miestach, kde nie je dostupný mobilný signál, je možné použiť príjem korekcií cez Atlas technológiu. Doba inicializácie merania je od 10 do 40 minút. Nakoľko sa jedná o spoplatnenú službu, v prípade záujmu nás kontaktujte.

Presnosť technológie Atlas je rozdelená do troch stupňov:

  • BASIC – 50 cm – 95 % (30 cm RMS)
  • H30 – 30 cm – 95 % (15 cm RMS)
  • H10 – 8 cm – 95 % (4 cm RMS)

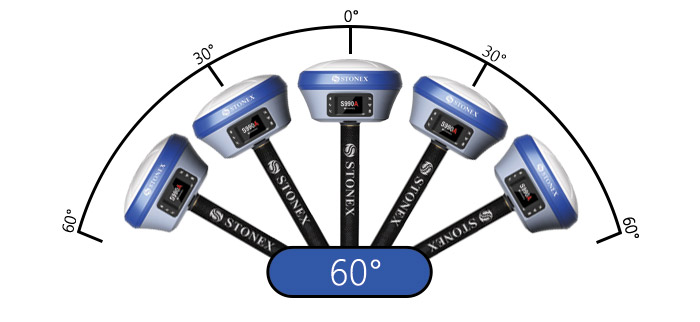

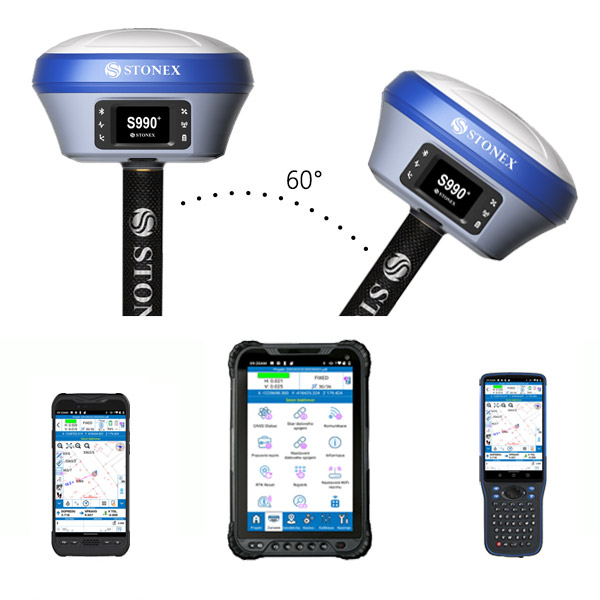

Moderná technológia v GNSS Stonex S990A, vám umožní merať a vytyčovať bez nutnosti urovnávať výtyčku. Vďaka integrovanej IMU jednotke odolnej proti elektromagnetickým vplyvom je možné merať a vytyčovať s maximálnym náklonom až do 60° s presnosťou do 5 cm. Stonex S990A je dodávaná už s aktivovanou IMU jednotkou.

Výhody merania s IMU jednotkou:

  • Veľká úspora času počas merania a vytyčovania – nie je potrebné urovnávať výtyčku
  • Možnosť zamerať  rýchlo aj nedostupné body
  • Náklon do 15° s presnosťou 1 cm
  • Náklon do 30° s presnosťou 2 cm
  • Náklon do 60° s presnosťou 5 cm
  • Bez elektromagnetického rušenia



V cene spolu s GNSS prijímačom dostanete kompletný set pripravený na okamžité meranie (stačí vložiť SIM kartu a zadať prihlasovacie údaje pre SKPOS) so slovenskou lokalizáciou (S-JTSK a S-JTSK03), ktorý obsahuje GNSS prijímač S990A, kontrolnú jednotku podľa výberu, karbónovú teleskopickú výtyčku, držiak kontrolnej jednotky a poľný geodetický softvér Stonex Cube-a GPS.



Kľúčové vlastnosti  Stonex S990A:

  • Veľmi presná anténa s IMU jednotkou a elektronickou libelou
  • Farebný dotykový displej
  • Podpora protokolov: RTCM 2.3/3.2, CMR, CMR+, DGPS
  • Podpora: vysielanie NMEA 0183
  • Interná pamäť: 32 GB
  • Čas inicializácie: menej ako 15 sekúnd
  • 800 kanálov
    • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
    • Glonass: G1, G2, G3
    • Beidou: B1, B2, B3, ACEBOC
    • Galileo: E1, E5a, E5b AltBOC, E6
    • QZSS: L1 C/A, L1C, L2C, L5, LEX
    • IRNSS: L5
    • SBAS: L1/L5
  • L-Band: Atlas H10 / H30 / Basic (voliteľné – je potrebné zakúpiť predplatné, v cene antény je 3 mesačné predplatné)
  • aRTK: funkcia dostupná po dobu maximálne 20 minút
  • Presnosť RTK – VRS (SKPOS)
    • Horizontálna: 5 mm ± 0,5 ppm (RMS)
    • Vertikálna: 10 mm ± 0,5 ppm (RMS)
  • Presnosť statická
    • Horizontálna: 2,5 mm ± 0,1 ppm (RMS)
    • Vertikálna: 3,5 mm ± 0,4 ppm (RMS)
  • UHF rádio: Tx – Rx (1 watt) – (410 – 470 MHz / 902,4 – 928 MHz), dosah 3-4 km (osadené, neaktívne – v prípade záujmu nás kontaktujte)
  • Interný modem: 4G modem GSM/GPRS/EDGE/UMTS/WCDMA/LTE (Nano SIM)
  • Komunikácia: 5-pinové Lemo, Bluetooth 2.1 + EDR, V4.1, Wi-Fi 802.11 b/g/n
  • Webové rozhranie na správu antény
  • >99,9 % stabilita pri inicializácii zariadenia
  • Napájanie: interná nabíjateľná batéria, 7,2 V – 10200 mAh (nevymeniteľná v teréne)
  • Výdrž batérie: do 10 hodín
  • Certifikácia IP67 a odolnosť voči pádu z výšky 2 metrov
  • Operačná teplota: od -40°C do +65°C
  • Váha: 1,40 kg
  • Rozmery: priemer 151 mm x 94,5 mm

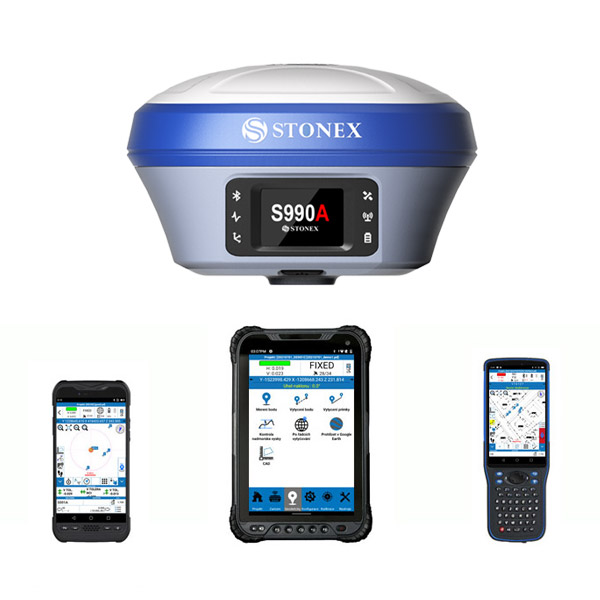

Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

Kontrolná jednotka UT12P UT32 SH5A
Odolnosť IP67 IP67 IP67
Pád z 1.2 m na drevenú podlahu z 1.2 m na drevenú podlahu z 1.5 m na drevenú podlahu
Prevádzková teplota -20°C až +55°C -20°C až +55°C -20°C až +55°C
Procesor Qualcomm MSM8953 Pro Octa-core 2.2 GHz Qualcomm MSM8953 Octa-core 2.2 GHz MT6762 Octa-core 2.0 GHz
RAM 4 GB 4 GB 3 GB
Interné úložisko 64 GB 64 GB 32 GB
Možnosť microSD áno áno áno
Android 10.0 10.0 9.0
Displej 6" 8" 5"
Rozlíšenie displeja 1080 x 1920 px 1280 x 800 px 1280 x 720 px
Ovládanie Dotykový displej Dotykový displej Dotykový displej + ABCD klávesnica
Konektivita Bluetooth, Wi-Fi, NFC, 4G (LTE) modem Bluetooth, Wi-Fi, NFC, 4G (LTE) modem Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory gyroskop, kompas, barometer, akcelerometer, proximity gyroskop, kompas, akcelerometer gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie do 15 hodín do 8 hodín do 12 hodín
Vymeniteľná batéria áno áno áno
Hmotnosť 360 g 630 g 350 g
Rozmery 192 mm x 94.2 mm x 14 mm 242 mm x 152 mm x 19 mm 225 mm x 78 mm x 14.5 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky ideálny v kombinácii s GNSS Stonex S990A, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GPS (slúži na meranie s GNSS prijímačmi). Voliteľne je možné dokúpiť GIS modul a modul pre meranie s totálnymi stanicami Stonex (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

  • Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
  • Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
  • Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
  • Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
  • Podpora Stonex totálnych staníc (potrebné dokúpiť nadstavbu pre totálne stanice)
  • Import a tvorba kódovníkov
  • Meranie bodov (možnosť voľby typu bodu, priemerovanie)
  • Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°
  • Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
  • Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
  • Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
  • Export nameraných údajov z vytvorených šablón v rôznych formátoch:
    • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX a iné
  •  Import a zobrazenie rastrových aj vektorových formátov:
    • jpg, png, tif, dxf, shp
    • Google maps
  • Funkcia CAD pre prácu s entitami na dotykovej obrazovke
  • COGO výpočty
  • Status prijímača:
    • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
  • Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
  • Bluetooh a Wi-Fi GNSS konektivita
  • Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 6)
  • Viacjazyčná mutácia (s podporou českého jazyka)



Zostava obsahuje:

  • GNSS prijímač Stonex S990A s aktivovanou IMU jednotkou, plastový kufor, nabíjací adaptér, USB-C kábel
  • Kontrolná jednotka – podľa výberu zákazníka (UT12P alebo UT32 alebo SH5A)
  • Geodetický poľný softvér Stonex Cube-a GPS v6
  • Držiak kontrolnej jednotky na výtyčku
  • Karbónová výtyčka Stonex
  • Záručná doba 2 roky na anténu Stonex S990A a 1 rok na kontrolnú jednotku a príslušenstvo



Kompletnú technickú špecifikáciu Stonex S990A nájdete TU.

Kompletnú technickú špecifikáciu Stonex Cube-a nájdete TU.
