GNSS Stonex S900A s IMU a kontrolnou jednotkou UT12P – DEMO zostava

Popis

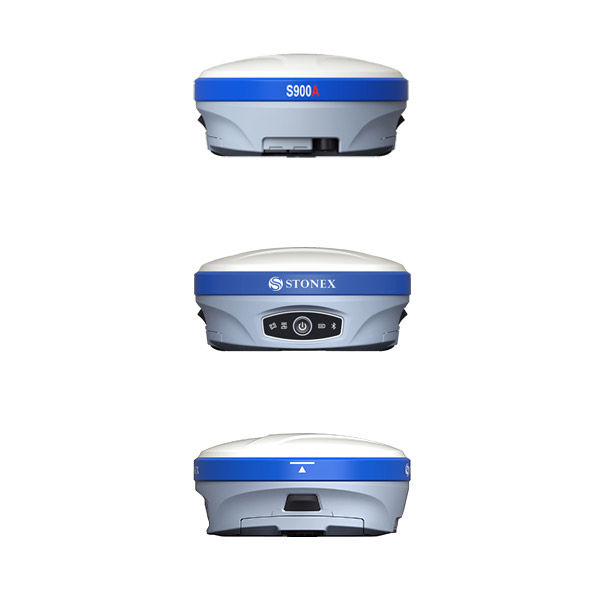

GNSS Stonex S900A je nový profesionálny 800 kanálový GNSS prijímač s funkciou merania s náklonom. Vytvorený profesionálmi pre profesionálov v akomkoľvek odvetví. Stonex S900A je vybavený výkonným hardvérom s podporou všetkých satelitných systémov: GPS, GLONASS, BEIDOU, GALILEO, QZSS a IRNSS vrátane L-Band. Prostredníctvom 4G GSM modemu je zabezpečené rýchle pripojenie k mobilnému internetu pre príjem diferenciálnych korekcií z  SKPOS-u. V tomto prípade vám ponúkame za zvýhodnenu cenu odpredaj DEMO zostavy, ktorá bola použitá na predvedenie zákazníkom.

Výkonná a kompaktná S900A s ideálnou váhou a veľkosťou má v sebe zabudované komunikačné moduly Bluetooth, WiFi a integrované UHF rádio (nie je aktivované, v prípade záujmu o aktiváciu nás kontaktujte). V anténe taktiež nechýba operačný systém Linux, webové rozhranie a veľkou výhodou oproti iným GNSS prijímačom dostupným na trhu je možnosť aj za chodu vymeniť dve inteligentné lítiové batérie s výdržou do 12 hodín.

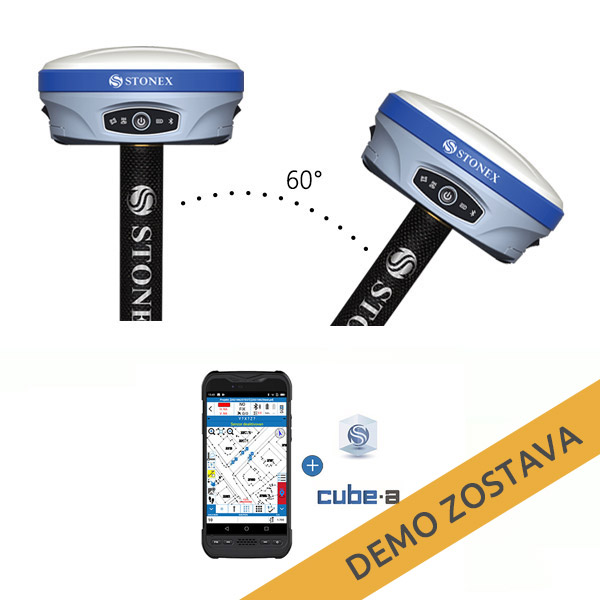

Moderná technológia v GNSS Stonex S900A, vám umožní merať a vytyčovať bez nutnosti urovnávať výtyčku. Vďaka integrovanej IMU jednotke odolnej proti elektromagnetickým vplyvom je možné merať a vytyčovať s maximálnym náklonom až do 60° s presnosťou do 5 cm.

Výhody merania s IMU jednotkou:

• Veľká úspora času počas merania a vytyčovania – nie je potrebné urovnávať výtyčku
• Možnosť zamerať  rýchlo aj nedostupné body
• Náklon do 15° s presnosťou 1 cm
• Náklon do 30° s presnosťou 2 cm
• Náklon do 60° s presnosťou 5 cm
• Bez elektromagnetického rušenia

V cene spolu s GNSS prijímačom dostanete kompletný set pripravený na okamžité meranie (stačí vložiť SIM kartu a zadať prihlasovacie údaje pre SKPOS) so slovenskou lokalizáciou (S-JTSK a S-JTSK03), ktorý obsahuje GNSS prijímač S900A, kontrolnú jednotku Stonex UT12P, karbónovú teleskopickú výtyčku, držiak kontrolnej jednotky a poľný geodetický softvér Stonex Cube-a GPS.

Jedná sa o DEMO zostavu, ktorá bola použitá na predvedenie zákazníkom.

Kľúčové vlastnosti  Stonex S900A:

• Veľmi presná anténa s IMU jednotkou a elektronickou libelou
• Možnosť výmeny batérii počas zapnutej S900A
• Podpora protokolov: RTCM 2.1/3.2, CMR, CMR+, ROX
• Podpora: vysielanie NMEA 0183
• Interná pamäť: 8 GB
• Čas inicializácie: menej ako 15 sekúnd
• 800 kanálov
  • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
  • Glonass: G1, G2, G3
  • Beidou: B1, B2, B3, ACEBOC
  • Galileo: E1, E5a, E5b AltBOC, E6
  • QZSS: L1 C/A, L1C, L2C, L5, LEX
  • IRNSS: L5
  • SBAS: L1/L5
• Presnosť RTK – VRS (SKPOS)
  • Horizontálna: 5 mm ± 0,5 ppm (RMS)
  • Vertikálna: 10 mm ± 0,5 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2,5 mm ± 0,1 ppm (RMS)
  • Vertikálna: 3,5 mm ± 0,4 ppm (RMS)
• UHF rádio: Tx – Rx (410 – 470 MHz / 902,4 – 328 MHz), dosah 3-4 km (osadené, neaktívne – v prípade záujmu nás kontaktujte)
• Interný modem: 4G modem GSM/GPRS/EDGE/UMTS/WCDMA/LTE (Nano SIM)
• Komunikácia: 7-pinové a 5-pinové Lemo, Bluetooth 2.1 + EDR, V4.1, Wi-Fi 802.11 b/g/n
• Webové rozhranie na správu antény
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: 2 inteligentné lítiové vymeniteľné 7.2 V, 3400 mAh batérie
• Výdrž batérie: do 12 hodín vymeniteľné 2 batérie
• Certifikácia IP67 a odolnosť voči pádu z výšky 2 metrov
• Operačná teplota: od -40°C do +65°C
• Váha: 1,19 kg (jedna batéria) 1,30 kg (dve batérie)
• Rozmery: priemer 157 mm x 76 mm

Kontrolná jednotka Stonex UT12P:

• Veľmi odolný tablet do ťažkých podmienok s odolnosťou:
  • Odolnosť: IP67
  • Pád: odolnosť voči pádu z 1.2 m na drevenú podlahu
  • Prevádzková teplota: od –20°C do 55°C
• Vynikajúci výkon a 64 GB pamäť pre rýchle spracovanie údajov v teréne
  • Procesor: Qualcomm MSM8953 Pro Octa-core 2.2 GHz
  • RAM: 4 GB PLDDR3
  • Interné úložisko: 64 GB eMMC (rozšíriteľné cez SD kartu až 256 GB)
  • Operačný systém: Android 10.0 GMS
  • Možnosť rozšírenia: 1x microSD
  • 6″ displej s rozlíšením 1080 x 1920 px FHD
  • Komunikácia: Wi-Fi (802.11 a/b/g/n/ac), Bluetooth (v 4.2), LTE modem (GSM/WCDMA/LTE), NFC
  • Fotoaparát: predný 5 MP, zadný 13 MP – 2 LED flash, AF
  • Interný GNSS prijímač: Qualcomm – GPS/A-GPS, GLONASS, BeiDou, Galileo
  • Presnosť interného GNSS prijímača: 2 – 4 m
  • Senzory: gyroskop, kompas, barometer, akcelerometer, proximity
  • Výdrž batérie: do 15 hodín
• Váha: 360 gramov (vrátane batérie)
• Rozmery: 192 mm x 94.2 mm x 14 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky ideálny v kombinácii s GNSS Stonex S900A, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GPS (slúži na meranie s GNSS prijímačmi). Voliteľne je možné dokúpiť GIS modul a modul pre meranie s totálnymi stanicami Stonex (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je vysoko intuitívny
• Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
• Podpora Stonex totálnych staníc (potrebné dokúpiť nadstavbu pre totálne stanice)
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)
• Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX, TXT a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 6)
• Viacjazyčná mutácia (s podporou českého jazyka)

Zostava obsahuje:

• GNSS prijímač Stonex S900A s aktivovanou IMU jednotkou, plastový kufor, nabíjací adaptér, nabíjačku, 2 vymeniteľné batérie, napájací kábel
• Kontrolná jednotka Stonex UT12P
• Geodetický poľný softvér Stonex Cube-a GPS v6
• Držiak kontrolnej jednotky na výtyčku
• Karbónová výtyčka Stonex
• Záručná doba 1 rok na anténu Stonex S900A a 1 rok na kontrolnú jednotku UT12P a príslušenstvo

Kompletnú technickú špecifikáciu Stonex S900A nájdete TU.

Kompletnú technickú špecifikáciu Stonex UT12P nájdete TU.

Kompletnú technickú špecifikáciu Stonex Cube-a nájdete TU.
