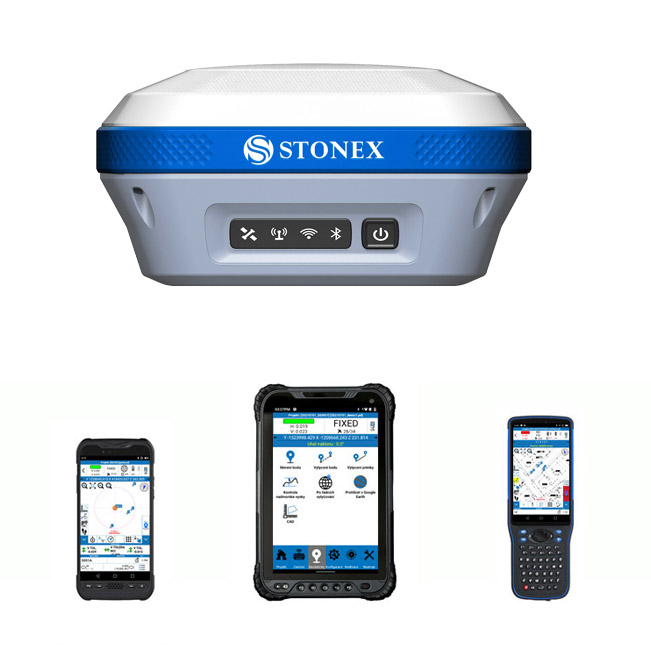

GNSS Stonex S850A s IMU a kontrolnou jednotkou – kompletná zostava

Popis

GNSS Stonex S850A s IMU je výkonný 3-frekvenčný, 800 kanálový GNSS prijímač, s podporou viacerých satelitných systémov, vrátane GPS, GLONASS, BEIDOU, GALILEO, QZSS A IRNSS. Stonex S850A s IMU je jednoducho ideálnym riešením pre akékoľvek geodetické práce v každom teréne. Pokročilý dizajn S850A-čky podporuje vynikajúcu schopnosť sledovania signálu a odolnosť voči rušeniu neželaným signálom. Vďaka vynikajúcej presnosti a rýchlosti prijímača je ideálnym pomocníkom pre prácu aj v zložitých podmienkach.

S850A je jedinečná anténa, s integrovanými funkciami GNSS, Bluetooth, Wi-Fi, dvoj-frekvenčné neaktivované UHF rádio (frekvencie 410 – 470 MHz a 902,4 – 928 MHz, možnosť dokúpenia aktivácie UHF rádia) a naviac inerciálna jednotka IMU (možnosť dokúpenia aktivácie IMU jednotky aj neskôr), ktorá podporuje meranie s náklonom až do 60°. V anténe taktiež nechýba operačný systém Linux, webové rozhranie, 4G modem na príjem mobilného signálu, veľkokapacitná Li-Ion batéria, vstup USB-C a vynikajúce odolnosť IP67.

Výhody merania s IMU jednotkou:

• Veľká úspora času počas merania a vytyčovania – nie je potrebné urovnávať výtyčku
• Možnosť zamerať  rýchlo aj nedostupné body
• Náklon do 15° s presnosťou 1 cm
• Náklon do 30° s presnosťou 2 cm
• Náklon do 60° s presnosťou 5 cm
• Bez elektromagnetického rušenia

Vďaka schopnosti prijímať satelitné korekčné dáta Atlas a funkcii aRTK je anténa ideálnym riešením pre akéhokoľvek geodetické meranie aj v náročných podmienkach. Korekcie Atlas sú dostupné celosvetovo v centimetrovej presnosti prostredníctvom satelitov L-Band.

Atlas je PPP (Precise Point Positioning) technológia ktorá v reálnom čase bez pripojenia mobilnej siete určuje polohu prijímača s centimetrovou presnosťou, prostredníctvom satelitov vysielajúcich korekcie L-Band. V prípade potreby merania na miestach, kde nie je dostupný mobilný signál, je možné použiť príjem korekcií cez Atlas technológiu. Doba inicializácie merania je od 10 do 40 minút. Nakoľko sa jedná o spoplatnenú službu, v prípade záujmu nás kontaktujte.

Presnosť technológie Atlas je rozdelená do troch stupňov:

• BASIC – 50 cm – 95 % (30 cm RMS)
• H30 – 30 cm – 95 % (15 cm RMS)
• H10 – 8 cm – 95 % (4 cm RMS)

V cene spolu s anténou dostanete kompletný set pripravený na okamžité meranie (stačí vložiť SIM kartu a zadať prihlasovacie údaje pre SKPOS) so slovenskou lokalizáciou (S-JTSK a S-JTSK03), ktorý obsahuje GNSS prijímač S850A s aktivovanou alebo neaktívnou IMU jednotkou, kontrolnú jednotku podľa výberu, karbónovú teleskopickú výtyčku, držiak kontrolnej jednotky a poľný geodetický softvér Stonex Cube-a GPS.

Kľúčové vlastnosti  Stonex S850A:

• Vysoko presná anténa s nulovým fázovým posunom
• GNSS prijímač s IMU jednotkou pre meranie s náklonom (možnosť dokúpenia aktivácie IMU)
• Dvoj-frekvenčené UHF rádio (možnosť dokúpenia aktivácie UHF rádia)
• Podpora protokolov: RTCM 2.3/3.2, CMR, CMR+, ROX
• Podpora: vysielanie NMEA 0183
• Interná pamäť: 8 GB
• Čas inicializácie: menej ako 10 sekúnd
• 800 kanálov
  • GPS: L1 C/A, L1C, L1P L2C, L2P, L5
  • GLONASS: L1 C/A, L1P, L2 C/A, L2P, L3
  • BEIDOU: B1, B2, B3, ACEBOC
  • GALILEO: E1, E5a, E5b AltBOC, E6
  • QZSS: L1 C/A, L1C, L2C, L5, L6
  • IRNSS: L5
  • SBAS: L1, L5
• L-Band: Atlas H10 / H30 / Basic (voliteľné – je potrebné zakúpiť predplatné)
• aRTK: funkcia dostupná po dobu maximálne 20 minút
• Presnosť RTK – VRS (SKPOS)
  • Horizontálna: 8 mm ± 1 ppm (RMS)
  • Vertikálna: 15 mm ± 1 ppm (RMS)
• Presnosť statická
  • Horizontálna: 2.5 mm ± 1 ppm (RMS)
  • Vertikálna: 5.0 mm ± 1 ppm (RMS)
• Interný modem: GSM/GPRS/EDGE/UMTS/WCDMA/LTE (Nano Sim)
• Komunikácia: USB-C, Bluetooth V2.1 + EDR / 4.0 LE, Wi-Fi 802.11 b/g
• Webové rozhranie na správu GNSS prijímača
• >99,9 % stabilita pri inicializácii zariadenia
• Napájanie: interná 7.2 V, 6900 mAh batéria (vstavaná bez možnosti výmeny v teréne)
• Výdrž batérie: do 10 hodín (vstavaná batéria bez možnosti výmeny v teréne)
• Certifikácia IP67 a odolnosť voči pádu z výšky 2 metrov a vibráciám
• Operačná teplota: od -40°C do +65°C
• Váha: 1,10 kg
• Rozmery: priemer 140 mm x 140 mm x 71 mm

Zostavu je možné objednať s jednou z nasledujúcich kontrolných jednotiek podľa preferencií zákazníka:

Kontrolná jednotka	UT12P	S80	SH5A
Odolnosť	IP67	IP67	IP67
Pád	z 1.2 m na drevenú podlahu	z 1.2 m na drevenú podlahu	z 1.5 m na drevenú podlahu
Prevádzková teplota	-20°C až +55°C	-20°C až +60°C	-20°C až +55°C
Procesor	Qualcomm MSM8953 Pro Octa-core 2.2 GHz	Qualcomm QCM4290 Octa-core 2.0GHz	MT6762 Octa-core 2.0 GHz
RAM	4 GB	6 GB	3 GB
Interné úložisko	64 GB	128 GB	32 GB
Možnosť microSD	áno	áno	áno
Android	10.0	13.0	9.0
Displej	6"	8"	5"
Rozlíšenie displeja	1080 x 1920 px	1280 x 800 px	1280 x 720 px
Ovládanie	Dotykový displej	Dotykový displej	Dotykový displej + ABCD klávesnica
Konektivita	Bluetooth, Wi-Fi, NFC, 4G (LTE) modem	Bluetooth 5.1 BLE, Wi-Fi (2.4/5 GHz), NFC, 4G (LTE) modem	Bluetooth, Wi-Fi, 4G (LTE) modem
Senzory	gyroskop, kompas, barometer, akcelerometer, proximity	gyroskop, kompas, akcelerometer, svetelný senzor	gyroskop, kompas, akcelerometer, svetelný senzor
Výdrž batérie	do 15 hodín	do 8 hodín	do 12 hodín
Vymeniteľná batéria	áno	áno	áno
Hmotnosť	360 g	656 g	350 g
Rozmery	192 mm x 94.2 mm x 14 mm	235 mm x 146mm x 14.5 mm	225 mm x 78 mm x 14.5 mm

Poľný softvér Cube-a GPS je plnohodnotný poľný softvér navrhnutý a vyvinutý pre potreby každého profesionálneho geodeta či pre tvorbu a správu geografických informačných systémov. Vďaka flexibilite prostredia Android, spoločnosť Stonex vytvorila intuitívne a jednoduché užívateľské prostredie.

Softvér podporuje širokú škálu GNSS prijímačov Stonex. Cube-a je plne grafický softvér, určený na geodetické meranie a vytyčovanie bodov či línii z nameraných či vložených údajov alebo z podkladovej mapy vo formáte dxf. Veľkou výhodou Cube-a je možnosť jednoduchého importu rastrového súboru, napríklad ortofotosnímky v rôznych formátoch. V softvéri je implementované meranie s pomocou elektronickej libely, meranie s náklonom pomocou IMU jednotky, CAD pre prácu s bodmi a ďalšími entitami a samozrejmosťou sú aj COGO výpočty. Exportovanie nameraných údajov podporuje širokú škálu formátov (RW5, DXF, XYZ, WGS84, KML, csv, SHP) s možnosťou vytvárania užívateľských šablón podľa potreby.

Softvér dodávame vo verzii GPS (slúži na meranie s GNSS prijímačmi). Voliteľne je možné dokúpiť GIS modul a modul pre meranie s totálnymi stanicami Stonex (v prípade záujmu nás kontaktujte).

Kľúčové vlastnosti poľného softvéru Cube-a:

• Plnohodnotný poľný softvér pre geodéziu (možnosť dokúpiť aj GIS nadstavbu)
• Priamo implementované súradnicové systémy S-JTSK – záporné aj kladné súradnice, JTSK03 a slovenský geoid DVRM05
• Grafické rozhranie s množstvom funkcii – softvér je intuitívny
• Podpora Stonex GNSS prijímačov aj s prímom signálu Atlas, aRTK (možnosť pripojiť prijímače iných výrobcov cez NMEA)
• Podpora Stonex totálnych staníc (potrebné dokúpiť nadstavbu pre totálne stanice)
• Import a tvorba kódovníkov
• Meranie bodov (možnosť voľby typu bodu, priemerovanie)
• Meranie bodovo s funkciou náklonu (možnosť merania s aktivovanou IMU jednotkou, funkcia elektronickej libely) až do 60°
• Vytyčovanie bodov a línií, odsadenia, výpočet nedostupných bodov atď.
• Tvorba GIS s podporou atribútových tabuliek (potrebné dokúpiť GIS nadstavbu)
• Zdieľanie súborov prostredníctvom cloudovej služby, emailu, Wi-Fi, Blutooth
• Export nameraných údajov z vytvorených šablón v rôznych formátoch:
• • RW5, DXF, XYZ, YXZ, WGS84, KML, SHP, KML, csv, GPX a iné
•  Import a zobrazenie rastrových aj vektorových formátov:
  • jpg, png, tif, dxf, shp
  • Google maps
• Funkcia CAD pre prácu s entitami na dotykovej obrazovke
• COGO výpočty
• Status prijímača:
  • kvalita signálu, pozícia, skyplot, podrobnosti o satelitoch, informácie o referenčných staniciach a stave batérii
• Podpora RTCM 2.x, RTCM 3.x, CMR, CMR+
• Bluetooh a Wi-Fi GNSS konektivita
• Automatická aktualizácia softvéru (v cene aktualizácie do vydania verzie 6)
• Viacjazyčná mutácia (s podporou českého jazyka)

Zostava obsahuje:

• GNSS prijímač Stonex S850A s alebo bez aktivovanej IMU jednotky (možnosť aktivácie IMU jednotky a UHF rádia dodatočne), odolný kufor, nabíjací adaptér, USB-C kábel
• Kontrolná jednotka – podľa výberu zákaznika (UT12P alebo S80 alebo SH5A)
• Geodetický poľný softvér Stonex Cube-a GPS v6
• Držiak kontrolnej jednotky na výtyčku
• Karbónová výtyčka Stonex
• Záručná doba 2 roky na anténu Stonex S850A a 1 rok na kontrolnú jednotku a príslušenstvo
