DJI Zenmuse L1
Popis

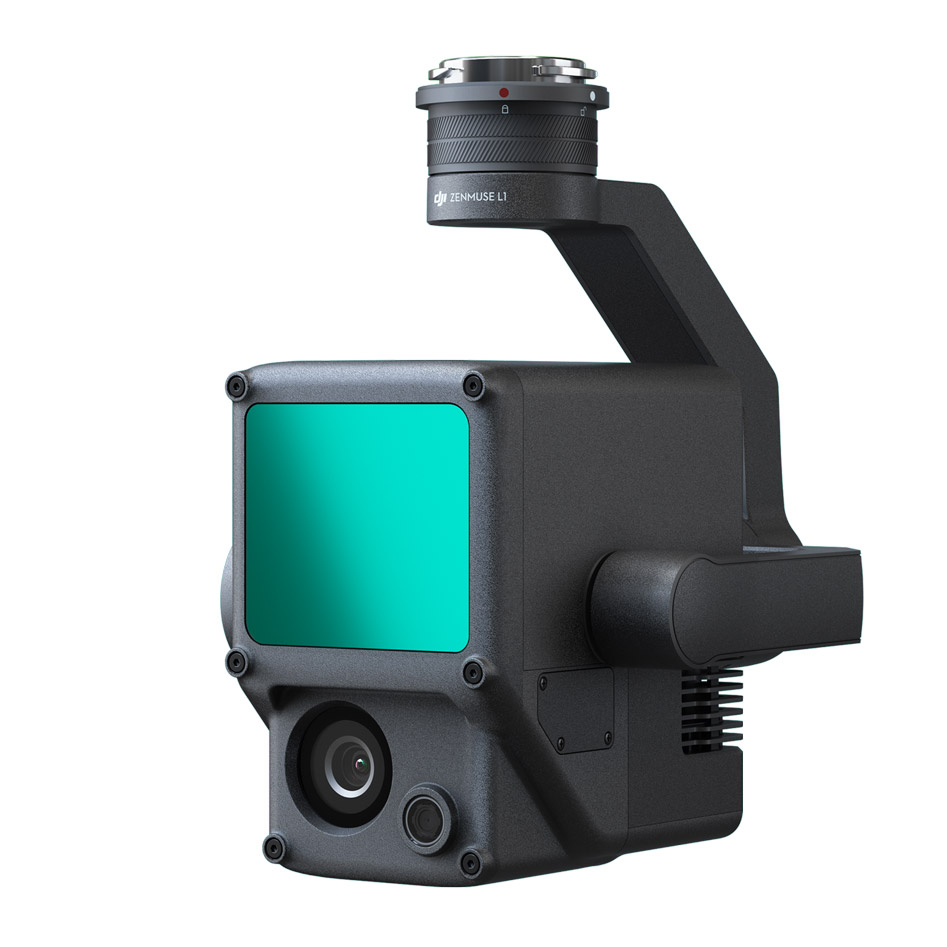

DJI Zenmuse L1 – laserový skener v kombinácii s RGB senzorom
Zenmuse L1 integruje laserový skener (lidar) Livox s veľmi presnou inerciálnou jednotkou (IMU) a štandardným RGB senzorom s 1″ CMOS čipom umiestneným na 3-osom stabilizovanom gimbale. Pri použití s Matrice 300 RTK a plánovacím softvérom DJI Terra, tvorí Zenmuse L1 kompletné riešenie, ktoré vám poskytne 3D priestorové údaje v reálnom čase. Efektívne zachytáva vysoký detail zložitých štruktúr a poskytuje presné rekonštruované modely.
- Integruje laserový skener, veľmi presnú IMU jednotku a RGB senzor
- Vysoká účinnosť až 2km2 počas jedného letu (1)
- Presnosť:(2)
- Vertikálna presnosť: 5 cm
- Horizontálna presnosť: 10 cm
- Rýchlosť skenovania: 240 000 bodov / s
- Podporuje 3 odrazy (3)
- Dosah: 450 m (80% odrazivosť, 0 klx)
- Stupeň krytia IP44
- Živý náhľad mračna bodov
Digitalizujte bez kompromisov
Generujte bodové mračná v reálnom čase na území až 2km2 a to počas jedného letu(1) pomocou lidrau Livox so 70° FOV a RGB senzorom s 1″ senzorom.
Bezkonkurenčná presnosť
Vytvorte presné rekonštrukcie objektov v centimetrovej presnosti, vďaka presnej IMU jednotke, kamerovému senzoru pre presnú polohu a začlenenie údajov GNSS.
Modul lidaru Livox
- Rámový Lidar s až 100% efektívnymi výsledkami mračna bodov
- Rozsah: 450 m (80% odrazivosť, 0 klx) 190 m (10% odrazivosť, 100 klx)
- Efektívna rýchlosť skenovania: 240 000 bodov / s
- Podporuje 3 odrazy (3)
- Režim riadkového skenovania a režim neopakujúceho sa skenovania

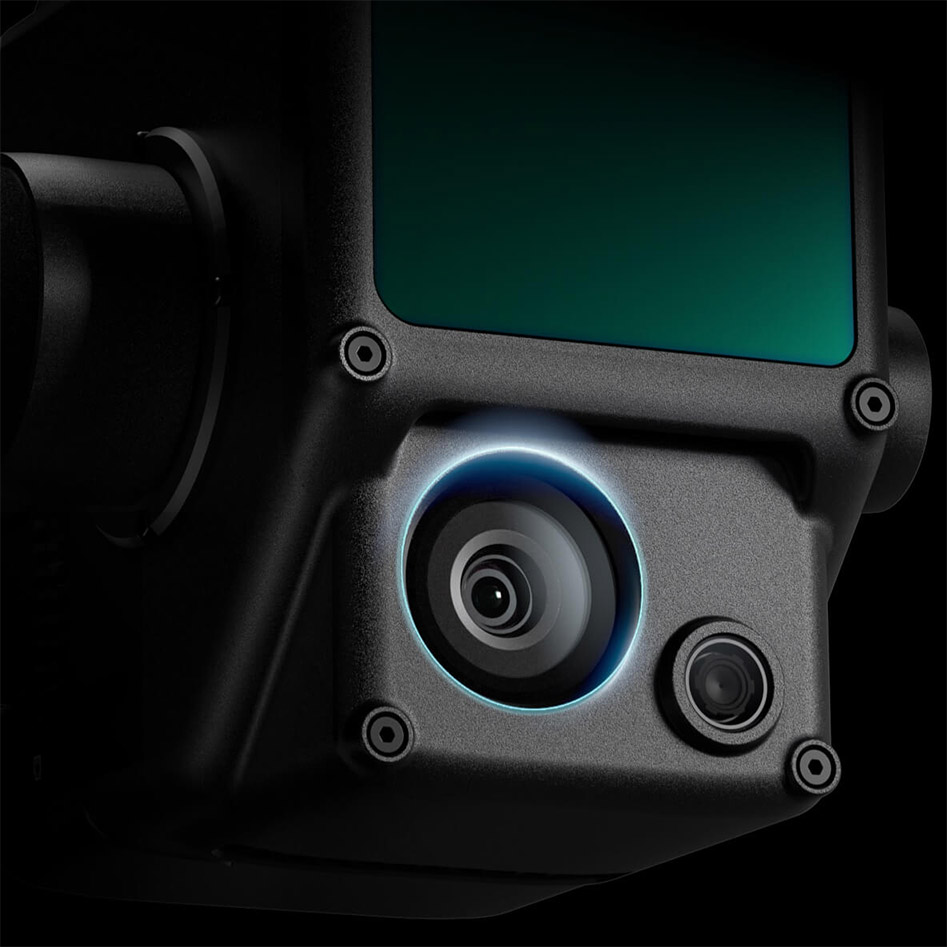

RGB kamera
- 20 MPix
- 1″ CMOS
- Mechanická uzávierka

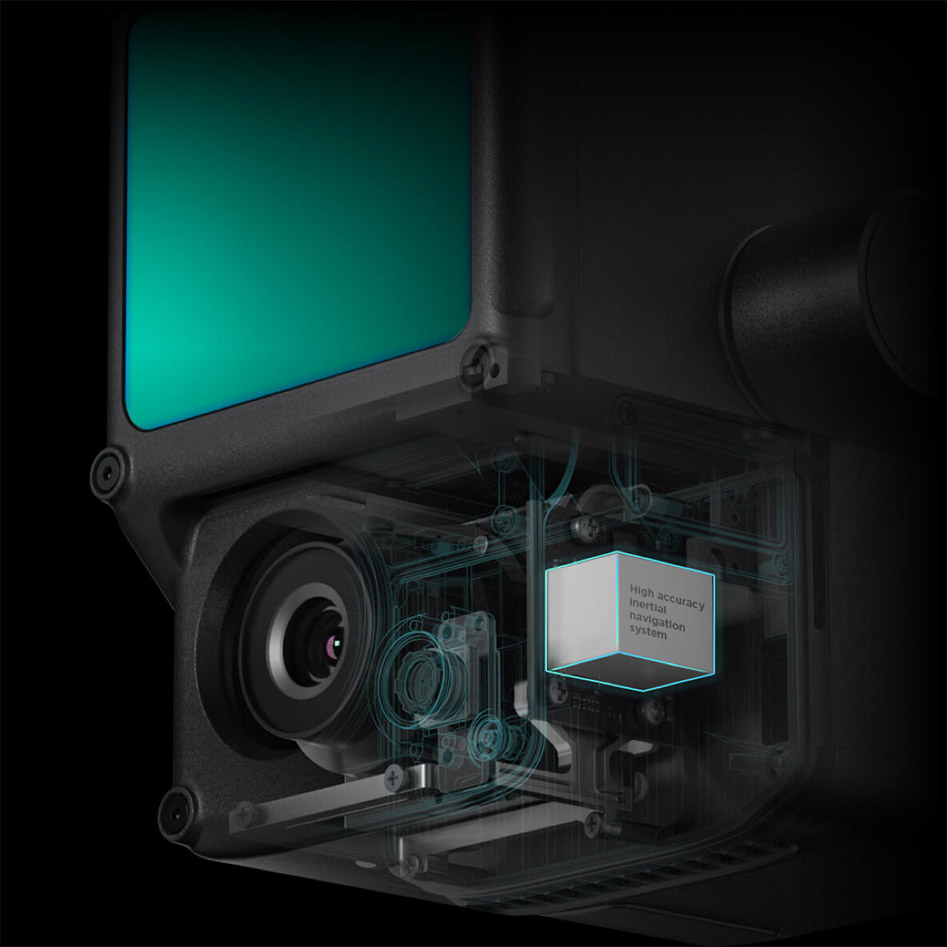

Presná IMU jednotka
- Presnosť:
- Pitch/Roll: 0,05 ° , (PP – 0,025°)
- Yaw: 0,3 ° , (PP – 0,15 °)
- Kamerový senzor pre presné polohovanie
- Kombinovanie údajov GNSS, IMU, RGB
Živý náhľad mračna bodov
Zobrazenie mračna bodov v reálnom čase poskytuje okamžité informácie priamo na mieste, takže operátori môžu rýchlo prijímať kritické rozhodnutia. Kvalitu práce v teréne je možné overiť kontrolou bodového mračna, bezprostredne po každej letovej misii.
Meranie a vysvetlivky
Získavajte a komunikujte kritické dimenzie na modely mračna bodov, pomocou merania a anotácií.
Jednorázové následné spracovanie
DJI Terra spája údaje IMU a GNSS pre výpočty mračna bodov a jeho skutočné farby a naviac uskutočňuje výpočty údajov POS, takže bez môžete bez námahy generovať rekonštruované modely a protokoly o presnosti.
Poznámky:
(1): Viac ako 30 minút, pri rýchlosti 10 m/s, výške letu 100 m a postrannom prekryte 20% a hustote mračna bodov > 200 bodov / m2
(2): Výška letu 50 m
(3): Pri zázname dvoch alebo troch odrazov je rýchlosť skenovania 480 000 bodov /s
